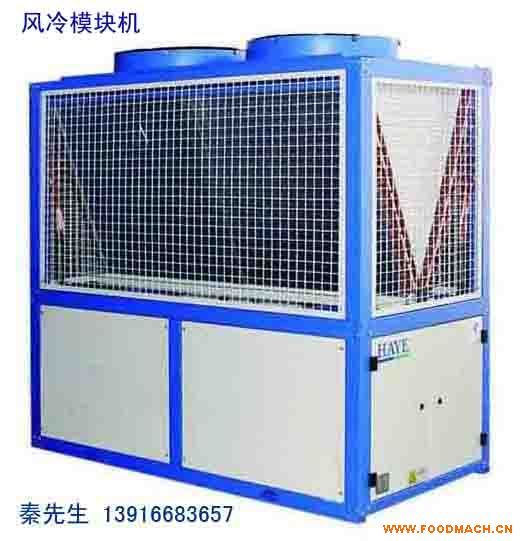

本系列HAYE瀚艺空调风冷模块机组用途广泛：可为宾馆、医院、体育馆、饭店、娱乐中心、商业大厦、写字楼等场所的中央空调系统提供冷水或为纺织、化工、石油等工矿企业提供工艺冷冻水，该产品制造工艺技术成熟、运行稳定可靠

•    HAYE瀚艺空调风冷模块机组节约能耗。按照冷负荷变化，随时自动调整运行的模块数，使输出冷量与空调负荷达到*佳匹配；

•    HAYE瀚艺空调风冷模块机组检修方便。多台压缩机并联工作，如果其中一台压缩机停止运转，其它运转的压缩机能保证制冷量基本不变，在输出容量不变的运行状态下，对风冷模块机组内的压缩机逐一进行检修；

•    HAYE瀚艺空调风冷模块机组安装便捷。重量轻，外型尺寸小，适合任何通风好的地方；

•    HAYE瀚艺空调风冷模块机组备用能力强。模块式的组合，对制冷系统提供*大的备用能力，而且扩大机组容量非常简单易行。

•    HAYE瀚艺空调风冷模块机组能量调节广。风冷模块机组内每个压缩机具有独立的制冷剂回路，采用微电脑协调控制多回路工作，因此这种机组具有较宽广的调节性能，调节的方式也有多种，如可为每个压缩机进行同样的能量调节，或部分启动调节，所以，这种机组具有较强的负荷变化适应能力。

•    HAYE瀚艺空调风冷模块机组维护费用低。由于风冷模块机组的各机头型式规格相同，既可互为备用，又能使维修备件量减至*少，具有较高的运行可靠性和通用性。由于采用微电脑进行控制，使多机头机组的复杂操作管理变得简单易行。



•          HAYE瀚艺空调风冷模块机组结构设计美观。

节能环保。

•          HAYE瀚艺空调风冷模块机组冬季智能除霜，智能防冻，冰点保护

•          HAYE瀚艺空调风冷模块机组高效。风侧换热器采用“V”型结构设计，换热效率高

•          HAYE瀚艺空调风冷模块机组维护成本低，备件通用性强。

•          HAYE瀚艺空调风冷模块机组模块化控制，运行节能。

HAYE瀚艺空调空气源热泵机组采用模块化设计思想，经过努力而精心研制开发出来的产品，与常规整体式风冷热泵冷（热）水机组相比具有以下特点：

1、HAYE瀚艺空调模块式空气源热泵机组是由多台模块式风冷热泵冷（热）水机单元组合而成。每个单元模块的形式、性能相同，其中有四个完全独立的制冷系统。这样以单元步进的方式解决了其他机组不能解决的问题，即在负载从*小变到*大的情况下，使风冷模块机组的输出保持*佳匹配。

2、HAYE瀚艺空调风冷模块机组结构设计紧凑，单模块外形尺寸小方便运输

3、HAYE瀚艺空调风冷模块机组先进的电脑控制系统配合多种安全功能设计（如机组防冻设计，多种压机保护设计，另外压机还有开机延时和防频繁启动保护），不仅提高了控制精度和可靠性，还可与上级计算机联网实现楼宇自动控制。

 4、HAYE瀚艺空调风冷模块机组控制器可实现如下控制

 a、HAYE瀚艺空调风冷模块机组多级能量调节使机组输出与负荷保持*佳匹配，实现机组*经济运行

b、HAYE瀚艺空调风冷模块机组大容量信息传送使机组运行一直处于受控状态

c、HAYE瀚艺空调风冷模块机组预先设置的运行模式及运行程序可实现无人管理节能运行

d、HAYE瀚艺空调风冷模块机组故障自诊断功能

e、HAYE瀚艺空调风冷模块机组各台压机运行时间均衡功能

5、HAYE瀚艺空调风冷模块机组风冷式设计使机组可安装于屋顶、阳台或室外庭院，无需专用机房。为用户节约了冷却塔、冷却水泵、冷却水管路系统等设施，减少土建工程投资

HAYE瀚艺空调风冷模块机组结构与原理

空气源热泵机组简单的说就是一组并列的模块单元系统，每个单元都结构相同，性能一致，是一个独立的制冷系统，它包括了制冷压缩机、冷凝器、蒸发器、控制阀门、电气控制与保护系统等。所有的模块单元通过一个共同的水管路联结在一起。电脑系统使他们一体化，并监控所有的模块单元，使他们按一定的规律和程序运行。

HAYE瀚艺空调风冷模块机组节流原理

风冷模块机组本热泵机组采用毛细管节流。原理是:流体沿管内流动时,管道有摩擦阻力产生压降,管径越小或管子越长,则流动的阻力就越大。一般采用小内径并有一定长度的紫铜管作为制冷循环的流量控制与节流降压元件。当高压制冷剂液体进入毛细管后,其流速突然剧增,流动阻力也急剧增加,而使压力逐渐下降,当到达毛细管出口时,其压力就已接近蒸发压力,这些湿蒸气(液体占绝大部分)进人蒸发器就开始吸热膨胀而汽化(沸腾)。

HAYE瀚艺空调风冷模块机组使用毛细管节流的优点有:(1)结构简单,无运动部件,故障率低。(2)使用毛细管节流的制冷系统,充入的制冷剂数量较少，节能环保。(3)压缩机停车后,高低压侧的压力容易平衡,对压缩机的起动有利。(4)蒸发温度变化范围不大,机组运行稳定。(5)低温制热和化霜功能优越于热力膨胀阀节流方式。因此在中小型制冷装置中,特别是全封闭压缩机的制冷系统中被广泛采用。



HAYE瀚艺空调风冷模块机组解决系统热效率问题的*佳途径

风冷模块机组受到变化的季节、日照、环境温度等影响，而且大楼使用量也并非是恒定的，在全部空调运行时间中，空调负荷不会维持在稳定的水平，甚至变动范围是非常大的，而真正的峰值热负荷仅会出现在*热季节中很少的一段时间内。因此，按照峰值热负荷选择的制冷主机无可避免的会在大部分的时间内运行在低负荷状态。

HAYE瀚艺空调风冷模块机组没有一台传统形式的大型机组可以在整个变化的运行负荷中，始终保持*高的运行效率。事实上，大部分的机组都是以牺牲效率为代价，来满足变化的热负荷的。并且，以典型的离心式机组为例，低负荷运行不仅严重地降低了效率，还使机组变的*的不稳定。

HAYE瀚艺空调风冷模块机组模块化系统，控制电脑会根据变化的热负荷来运行必要数量的模块化单元，使风冷模块机组的制冷输出和所需要的负荷相一致。并且每一个正在工作的制冷回路都是以*高的效率来运行，这样，无论负荷如何变化，风冷模块机组的效率均保持稳定，即使是在低负荷状态，因此而降低了全年的运行耗电。

HAYE瀚艺空调风冷模块机组可靠性和备用能力

如果某个制冷回路出现故障，电脑会指令故障回路退出运行，启动下一个待命中的回路，风冷模块机组保持稳定的制冷输出。并且在风冷模块机组保持运行的同时，可以对故障回路进行检修。这样的运行控制使风冷模块机组获得了*佳的可靠性和自我备用能力。而传统的机组，任何轻微的故障都可能会导致整台机器丧失工作能力。

HAYE瀚艺空调风冷模块机组空调系统设计更灵活

用标准的模块单元可以组合成容量范围广泛的机组，给系统设计带来便利。

风冷模块机组选择模块单元的组合数量，使机组的容量和大楼的实际需要相一致，不会使风冷模块机组容量过大或不足。

风冷模块机组如果还没有准备好足够的资金用于空调系统，不要紧，先安装少量的模块单元满足在初步的需要，当使用量逐渐增加时，再在原有机组上增加新的模块单元。这样就节省了初始投资，提高投资回报。

风冷模块机组也可以用模块化机组为旧建筑物扩展制冷机容量，或淘汰了，老化了的旧的制冷机。

风冷模块机组在高层建筑中，高区系统采用热换站来传递冷量的方法，不但增加投资，还降低了系统效率，使运行费用增加。而采用传统机组作为高区的制冷主机无疑会增加大楼结构和搬运的成本。模块化机组作为高区独立系统的制冷主机，解决以上问题会令空调系统更加理想。

HAYE瀚艺空调风冷模块机组减少安装和维护成本

安装模块化的风冷模块机组，不必在大楼内留下专门的通道和庞大的机房，它可以穿过普通的门和楼道。也不必准备大型的搬运和吊装机械，所有的模块单元可以方便的搬运到任何地方，可以由普通的客运电梯运到大楼的任何一层。模块化的机组还会在几十年后为你的设备更新带来*大的便利。

HAYE瀚艺空调风冷模块机组一旦模块单元进入到了安装现场，只要在一个由槽钢或空心方钢铺设的底轨上排列好全部的单元，联结好单元内的水管和控制线路，一台大型的风冷模块机组在现场就组合安装完成了，而控制线路联结也是用标准的插件，一切都是轻而易举的事。

HAYE瀚艺空调风冷模块机组模块单元采用标准的设计，零部件都是互为通用的，你不必为机组准备太多的备件。模块化还使风冷模块机组获得自我备用能力，让你在风冷模块机组保持运行的同时，对机组进行检修和保养。压缩机的寿命是10万小时的，并且控制电脑自动轮换压缩机的运行，使所有的压缩机具有均匀的磨损。因此风冷模块机组可以长期可靠的运行而不需花费太多的维护费用。

HAYE瀚艺空调模块化机组内，每个制冷系统彼此隔绝，制冷剂的灌注量因为使用了板式换热器而大量减少，即使维护保养或发生泄露，所损失的也仅是单一制冷系统的制冷剂，比起传统机组，这一损失显得微不足道。

HAYE瀚艺空调风冷模块机组模块化机组让你拥有了一份低维护费用的合约。



HAYE瀚艺空调风冷模块机组机组特点及主要部件简介

空气源热泵机组采用模块化设计，模块之间通过水管、电线相连，组合灵活、安装方便。风冷模块机组采用微电脑控制，液晶显示，全自动运行，具有断水、防冻、高压、低压、缺（逆）相等保护及水温设定，实时温度显示、故障检测与查询、自动进行能量调节与平衡压缩机磨损、自动除霜、远程控制等功能。

控制器可根据出水温度（或回水温度）与相应水温庙宇值之差的大小（热负荷的大小），自动控制机组运行的模块数以及模块内的制冷系统数，能量调节范围宽，运行经济。机组内各制冷系统相互独立，可以分别对机组的某一模块或某一模块内的其中一个系统进行检修，而不影响整机使用，维护保养方便。

钣金采用优质冷板加工，表面采用静电喷塑，涂层牢固，防腐性能强。

风侧换热器采用进口设备制造，传热系数高，水阻力小。

制冷系统主要配件采用国际*品牌，运行可靠。

37、水冷喷淋降膜式螺杆冷水机组性能及特点介绍

1. HAYE瀚艺空调水冷喷淋降膜式螺杆冷水机组技术特点

HAYE瀚艺空调水冷喷淋降膜式螺杆冷水机组特点及主要部件简介

HAYE瀚艺空调型号: HYS系列

水冷喷淋降膜式螺杆冷水机组制冷量: 309-1859kW

水冷喷淋降膜式螺杆冷水机组制 冷 剂：R22/R134a

水冷喷淋降膜式螺杆冷水机组特点:

1、HAYE瀚艺空调水冷喷淋降膜式螺杆冷水机组采用高效能喷淋式（降膜式）蒸发器，换热效率更高。

2、HAYE瀚艺空调水冷喷淋降膜式螺杆冷水机组高可靠度的压差式供油系统。

3、HAYE瀚艺空调水冷喷淋降膜式螺杆冷水机组独特的喷射泵回油系统。

4、HAYE瀚艺空调水冷喷淋降膜式螺杆冷水机组无级式容量调节，合理降低运行费用。

5、HAYE瀚艺空调水冷喷淋降膜式螺杆冷水机组满载能效比高达5.82。

6、HAYE瀚艺空调水冷喷淋降膜式螺杆冷水机组R22与R134a可兼容应用，低碳环保。

HAYE瀚艺空调HYS系列水冷喷淋降膜式螺杆冷水机组是我公司研制和开发专门用于工业行业配套的产品。它的制冷量从136KW至3880KW。HAYE瀚艺空调该系列水冷喷淋降膜式螺杆冷水机组采用进口原装半封闭螺杆压缩机，辅之以高效率的换热器，采用微电脑控制器，使水冷喷淋降膜式螺杆冷水机组具有外观紧凑，布局合理，使用维护方便等特点。用户只要接上水系统的管路和所要求的供电电源，即可投入运行。HAYE瀚艺空调本系列水冷喷淋降膜式螺杆冷水机组用途广泛：可为宾馆、医院、体育馆、饭店、娱乐中心、商业大厦、写字楼、工业厂房等场所的中央空调系统提供冷水或纺织、化工、石油等工矿企业提供工艺冷冻水，该产品制造工艺技术成熟、运行稳定可靠。

HAYE瀚艺空调水冷喷淋降膜式螺杆冷水机组以水作为冷却介质，通过一定的方法为工业设备提供冷冻水。产品标准依据GB/T18430.1-2001《蒸气压缩式冷水(热泵)机组工商业用和类似用途的冷水(热泵)机组》，名义工况：冷却水进水温度30℃，出水温度为35℃；冷冻水出水温度为7℃，进水温度为12℃。在设计上特别注意改善部分负荷性能及其能量自动调节装置的应用，以节约运行费用。

HAYE瀚艺空调主机(水冷喷淋降膜式螺杆冷水机组均采用德国西门子PLC可编程微电脑控制，并配有液晶显示屏，水冷喷淋降膜式螺杆冷水机组各个运行参数及运行模式均可清楚显示。控制器配有RS-485标准接口，可通过通讯协议将控制信号连接至总控制室主机或电脑上。为确保水冷喷淋降膜式螺杆冷水机组正常运行，并延长水冷喷淋降膜式螺杆冷水机组使用寿命，本水冷喷淋降膜式螺杆冷水机组采用双压缩机双制冷系统设计，既可以单机运行又可以双压缩机全部参与运行，能够满足使用热负荷的任意变化。

HAYE瀚艺空调水冷喷淋降膜式螺杆冷水机组设计有以下安全保护措施：

报警可分为：

1 压缩机电源相序保护；

2 压缩机内部热保护；

3 压缩机高压保护；

4 压缩机低压保护；

5 压缩机过载保护；

6 压缩机油位保护；

7 压缩机电源保护；

8 压缩机内部热保护；

9 压缩机高压保护；

10 压缩机低压保护；

11 压缩机过载保护；

12 压缩机油位保护；

13 温度传感器故障；

14 防冻保护。



下面依次介绍一下，本水冷喷淋降膜式螺杆冷水机组的主要部件：

（一）HAYE瀚艺空调水冷喷淋降膜式螺杆冷水机组压缩机

HAYE瀚艺空调公司生产的水冷喷淋降膜式螺杆冷水机组采用复盛螺杆式制冷压缩机。在运行上采用模糊控制原理，尽量均衡压缩机的运行时间已达到均衡磨损，均衡压缩机寿命，即水冷喷淋降膜式螺杆冷水机组全部停机后再次启动运行时间短的压缩机先启动，运行时间长的压缩机后启动；两个压缩机在运行过程中的能级调节是交替加载或交替卸载。大大延长了压缩机的使用寿命和运行的安全可靠性。

该压缩机具有以下优势：

（1）HAYE瀚艺空调转子：采用复盛5：6非对称转子齿形；采用英国HOLROYD转子加工机及德国KAPP、KLINGELNBER精密转子研磨机加工成形；德国ZEISS、LEITZ三坐标测量仪严格检测，精度佳，质量稳定；在连续运转状况下，转子可保持*佳间隙值，以达到*高效率之要求。

（2）HAYE瀚艺空调高优化的机体结构：以规格化来满足客户要求；精密加工机加工机壳，并与三次元精密量测仪确认精度；双层机体设计，符合耐压及降压之功能；内部流道*新优化设计，有效降低压降。

（3）HAYE瀚艺空调高效率的电动机：采用*之高效电机，品质稳定，能效高；内置PTC热敏电阻搭配*新保护模块，*监控压缩机马达的线圈温度，以确保压缩机的正常运转适合降压启动及直接启动；特殊优化设计的冷却（外部喷液、油冷却）流道，有效延伸使用范围。

（4）HAYE瀚艺空调耐久性轴承及*优化油路：高精度、大框号欧美轴承，稳定耐用；五个轴向轴承，耐用性工更佳；内建油路提供*好的润滑与气封，并有效降低噪音。

（5）HAYE瀚艺空调高效率的有分离器及大面积油过滤器：特殊设计的三段市高密度油分离器，分油效率达99.7%；精密油过滤器，防止异物进入容调室及轴承内。

（6）HAYE瀚艺空调*灵活的容量调节及控制：容调滑阀机构精准控制系统所需之容量调节；可选用四段式或无段式设计，控制压缩机的容量调节；可配合多种内建式容积比应用于各种不同冷媒不同工况，以作*高效率的运转；利用简单的外置电磁阀进行控制加卸载。

（7）HAYE瀚艺空调搭配不同的冷媒（R134A，R407C，R22…）系统，可发挥*佳的性能：*佳化容积比设定；不同的冷冻油匹配；马达*佳匹配；优异的COP值；宽广的应用范围。

（8）HAYE瀚艺空调产品安全与品质*：通过UL,CE,PED,ISO9001及CRAA等*。
