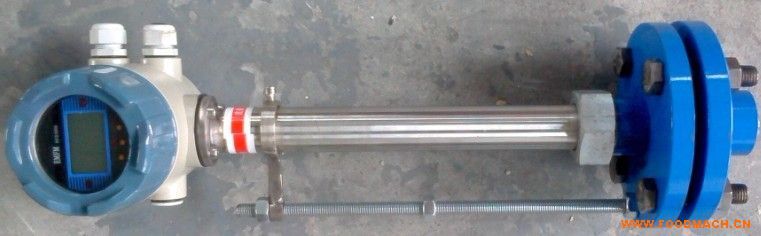

一、插入式电磁流量计概述： BY-LDE型插入式电磁流量计由插入式电磁流量计传感器和插入式电磁流量计转换器配套组成，用来测量管道内各种导电液体的体积流量。插入式电磁流量计与管道通过安装底座、球阀和压紧螺母、定位螺钉连接。传感器测量分测量管型和平面电极型两种结构型式。测量管型传感器适于测量清洁介质；平面电极型适于测量介质中含有其它杂质的液体流量测量。
插入式电磁流量计有一体式和分体式之分，可广泛用来测量自来水、钢铁、石油、化工、电力、工业、水利、水政水资源等部门的导电流体的流量，亦可测量酸、碱、盐等腐蚀性导电液体。
二 、插入式电磁流量计特点：
- 测量可靠、抗干扰能力强
- 体积小、重量轻、安装方便、维护量小
- 耐腐蚀全不锈钢材质、ABS全模具生产探头
- 结构简单、牢固、无活动部件、使用寿命长
- 数字通讯输出：RS485、RS232、HART、Modbus
- 能够在不断流的情况下进行安装、拆卸，为用户的检修带来了方便
- 流量计不仅有4-20mA电流信号输出，同时还有1-2000HZ频率输出
- 较一般电磁流量计的制造成本和安装费用低，特别适合大中口径管道流量测量
- 测量范围大，测量不受温度、密度、压力、粘度、导电率等变化的影响，压力损失为零
- 采用先进的加工工艺，固态封装、耐震动、寿命长等特点，使仪表具有良好的测量精度和稳定性
三、插入式电磁流量计主要技术性能指标：
- 介质温度：0-160℃
- 耗电功率：＜20VA
- 测量精度：0.5-1.0级
- 工作压力：＜1.6MPa
- 连接方式：法兰连接、螺纹连接
- 流速测量范围：（0.05-10）m/s
- 测量管道直径：DN（150-6000）mm
四、插入式电磁流量计安装要求如下：
1. 安装环境：
1.1 应尽量远离具有强电磁场的设备，
1.2 安装场所不应有强烈震动，管道固定牢靠。环境温度变化不大。
1.3 安装位置应便于安装和维护。
2. 安装位置的选择
2.1 安装位置必须保证管道内始终充满被测流体。
2.2 传感器安装管道上游侧直管段长度大于8D，下游侧直管段
长度不小于5D。
3. 安装底座的焊接
3.1 被测管道上的开孔大于底座￠51管，底座￠51管插入被测管道
的开孔处深度为两边焊口平，如图；
3.2 采用不锈钢焊条平焊，焊后保证法兰面与管轴线平行，
4. 传感器的安装
4.1 清理被测管安装底座的焊渣和毛刺。
4.2 将DN50球阀安装到安装底座上，注意球阀的长空腔向上，
检查球阀开关正常。
4.3 将压紧螺纹座套件安装到球阀上，松开定位螺杆与压紧螺母，
将传感器插入杆通过球阀插入被测管道。
4.4 传感器插入深度为延出底座外3mm，符合要求后，上紧定位
螺杆与压紧螺母。同时注意传感器方向标志与流体流向一致。
5. 调整与使用
5.1 按说明书要求与转换器标计接好电源及其它连线，上电后检查
仪表显示，确认被测管中充满流体且流量为零时、查看仪表
显示应为零。
5.2 被测管中流体流动且稳定后，查看仪表显示，这时转动传感器
方向使显示值*大，锁紧定位螺杆与压紧螺母，
