产品关键词：衬氟旋启式止回阀 旋启式止回阀
- 产品名称：H44F46衬氟旋启式止回阀
- 产品编号：
- 产品商标：上海高桥阀门
- 产品规格：齐全
- 参考价格：面议
- 更新时间：2016/10/25 15:34:37
- 点击次数：828次

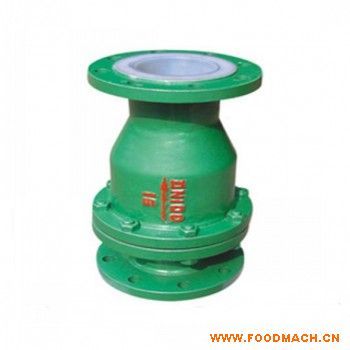

H44F46衬氟旋启式止回阀
H44F46衬氟旋启式止回阀
产品型号：H44J/FS型
产品名称：衬里止回阀
产品特点：法兰连接衬氟止回阀设计与制造符合*国家标准基本结构形式：旋启式、直通升降式公称压力PN0.6~1.6（MPa）公称通径DN15~500（mm）基本型号H41JH41Fs H44J H44Fs H41-F3/F46止回阀。
二、H44J/FS型衬氟止回阀主要零件材料表：
序号 | 零件名称 | 灰铸铁 | 铸钢 | 不锈钢 | 超低碳不锈钢 | ||
Z | C | P | R | PL | RL | ||
1 | 阀体、阀盖 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
2 | 衬里层/阀盖 | 衬硬橡胶（NR）FEP（F46）PCTFE（F3）PFA（可溶性聚四氟乙烯） | |||||
3 | 轴、阀瓣（板） | 1 Cr13/35WCB 1Cr18Ni9/CF8 00Cr17Ni14Mo2/CF3M | |||||
4 | 螺栓 | 35 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
5 | 螺母 | 45 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 |
遵循规范 | STANDARD |
设计与制造 | GB12235/GB12236 |
结构长度 | GB12221/JB96（长一短系列） |
法兰尺寸 | JB78/JB79（GB HG SH） |
试验压力 | GB/T13927 |
标志 | GB12220 |
供货 | GB/T12252 |
