产品关键词：Q347F锻钢球阀 锻钢球阀

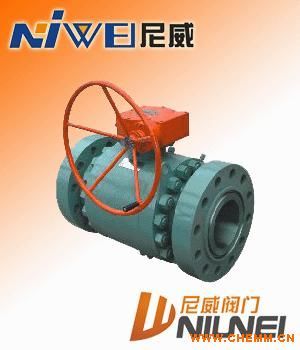

- 产品名称：Q347F锻钢球阀
- 产品编号：
- 产品商标：
- 产品规格：
- 参考价格：面议
- 更新时间：2013/2/5 10:05:40
- 点击次数：1150次
试验压力(Mpa) | 公称压力(Mpa) | 压力级(Class) | |||||||||||
1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | 25.0 | 150 | 300 | 400 | 600 | 900 | 1500 | |
强度试验 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 24 | 37.5 | 3.1 | 7.8 | 10.2 | 15.3 | 23.1 | 38.4 |
密封试验 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 17.6 | 27.5 | 2.2 | 5.6 | 7.5 | 11.2 | 16.8 | 28.1 |
气密试验 | 0.5-0.7 | ||||||||||||
工作温度 | PTEE≤150℃ PPL E≤300℃ 碳纤≤350℃ | ||||||||||||
适用介质 | C：水、油、蒸气 P：腐蚀性介质(温度≤200℃ ) R：醋酸类(温度≤200℃ ) | ||||||||||||
零件名称 | 材料 | |||
材料代号 | Ｃ | Ｌ | Ｐ | Ｒ |
阀体 阀盖 | WCB | ZGOOCr17Ni14Mo2(CF3M) | ZG1Cr18Ni9Ti(CF8) | ZG1Cr18Ni12Mo2Ti(CF8M) |
球体 | 2Cr13 | ZGOOCr17Ni14Mo2(CF3M) | ZG1Cr18Ni9Ti(CF8) | ZG1Cr18Ni12Mo2Ti(CF8M) |
阀杆 | 2Cr13 | 316L | 1Cr18Ni9Ti(304) | 1Cr18Ni12Mo2Ti(316) |
阀座密封面 | PTFE、碳素纤维＋PTFE、对位聚苯 | |||
螺柱 螺母 | 35 35CrMoA(B7) 45(2H) | 2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431) | ||
填料 | Ｖ型PTFE、柔性石墨 | |||
