产品介绍

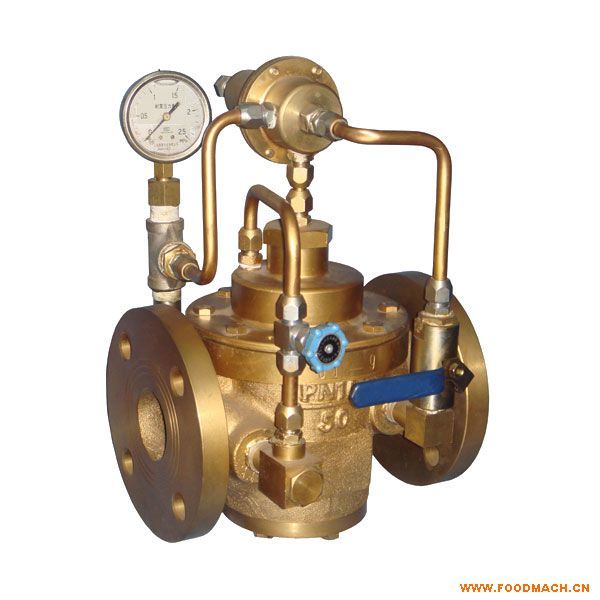

本产品安装在供水系统中与水泵配套使用，保证供水系统的水压不超过规定压力，确保供水管路、阀门及其它设备的安全。
工作原理
水流方向自左向右，控制水流经针形阀进入阀体上腔，再由上腔出来经导阀到出口。当进口压力升高时，压力传递到导阀控制腔并打开导阀，使主阀上腔泄压，主阀随之打开泄压；当压力下降到调定值以下时导阀关闭，主阀上腔压力接近进口压力，因面积差阀瓣向下关闭，主阀随之关闭。导阀上螺钉是调节泄压的压力值，如果泄流量变化，管道内压力仍保持基本不变。其误差值约0.05MPa左右，当管内压力低于调定值时，阀瓣开始关闭，当管内压力低于调定值0.15MPa则全关闭。
使用压力：1.6MPa 使用介质：洁净水 介质温度：≤80℃ 压力调节范围：0.3～1.4 MPa 启闭误差：≤0.15 MPa 单位：mm
| 型号 | 规格DN | D1 | D2 | H | L | n-d | 重量Kg | 阀体材质 |
| X45X-16T | 50 | φ165 | φ125 | ≤380 | 230 | 4-19 | 21 | 铜 |
| 65 | φ185 | φ145 | ≤400 | 260 | 4-19 | 28 | ||
| 80 | φ200 | φ160 | ≤410 | 300 | 8-19 | 40 | ||
| 100 | φ220 | φ180 | ≤440 | 350 | 8-19 | 52 | ||
| X45X-16Q | 125 | φ250 | φ210 | ≤510 | 420 | 8-19 | 75 | 球墨铸铁 |
| 150 | φ285 | φ240 | ≤520 | 480 | 8-23 | 100 | ||
| 200 | φ340 | φ295 | ≤690 | 585 | 12-23 | 193 |
1. 安装时应注意水流方向； 2. 调节针形阀开度：先按顺时针方向把针形阀旋紧至不能拧动为止，再退回半圈至两圈之间，调好后旋钮不得随意改动； 3. 拧松导阀上的螺母，拧动导阀上的螺钉即可调节泄压时的压力。调节时导阀上的螺钉应退出，起动水泵让水由泄压阀泄水，逐步拧入调节螺钉，使泵的压力逐步升高，一直到所需设定的压力为止，调定后拧紧锁紧螺母。如果处于高压状况下，指针可能有摆动或把针形阀旋钮稍按顺时针方向旋动，但不能拧死； 4. 由其它旁通管或供水网改变流量，观察泄压压力是否稳定； 5. 如果出现控制失灵，应先检查控制管路小过滤器是否堵塞，再检查管路是否畅通，主阀与导阀膜片是否破裂以及密封垫是否损坏等情况，如有更换即可。单位：mm
| 给水管管径DN | A | B | C | D | L |
| 50 | 230 | 180 | 105 | 230 | 753 |
| 65 | 260 | 195 | 115 | 290 | 868 |
| 80 | 300 | 210 | 135 | 310 | 963 |
| 100 | 350 | 230 | 150 | 350 | 1096 |
| 150 | 480 | 280 | 185 | 480 | 1433 |
| 200 | 585 | 330 | 200 | 500 | 1623 |
| 编号 | 名称 | 型号规格 | 单位 | 数量 | 备注 |
| 1 | 给水管 | DN50～DN200 | 管材材质设计定 | ||
| 2 | 闸阀 | Z41T-16 | 个 | 1 | 或采用蝶阀 |
| 3 | Y型过滤器 | YSG4-16 | 个 | 1 | |
| 4 | 可曲挠橡胶接头 | XGD1(16) | 个 | 1 | 或采用管道伸缩器 |
| 5 | 泄压阀 | X45X-16T | 个 | 1 |
