产品关键词：Q645F气动三通球 三通球阀 球阀

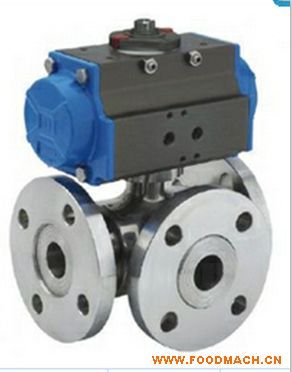

- 产品名称：Q645F气动三通球阀
- 产品编号：
- 产品商标：
- 产品规格：
- 参考价格：面议
- 更新时间：2014/9/24 16:59:56
- 点击次数：668次
|
公称压力 |
试验压力 | ||
|
壳体 |
高压液密封 |
低压液密封 | |
|
1.6 |
2.4 |
1.76 |
0.6 |
|
2.5 |
3.75 |
2.75 | |
|
4.0 |
6.0 |
4.4 | |
|
CLASS150 |
3.0 |
2.2 | |
|
适用工况 |
适用介质 |
水、油品、气等非腐蚀介质和酸碱腐蚀介质 | |
|
适用温度 |
-28～350℃ | ||
|
应用规范 |
连接法兰 |
JB79-59 GB9113、 | |
|
检验试验 |
JB/T 9092-99 、API598 | ||
T型国标连接尺寸和外形 PN1.6MPa
|
型号 |
公称通径 |
尺寸(mm) | |||||||||
|
L |
L2 |
D |
D1 |
D2 |
b |
f |
Z-d |
H |
W | ||
|
Q645F-16C |
15 |
150 |
72 |
95 |
65 |
45 |
14 |
2 |
4-14 |
95 |
130 |
|
20 |
160 |
80 |
105 |
75 |
55 |
14 |
2 |
4-14 |
110 |
130 | |
|
25 |
180 |
90 |
115 |
85 |
65 |
14 |
2 |
4-18 |
120 |
140 | |
|
32 |
200 |
100 |
135 |
100 |
78 |
16 |
2 |
4-18 |
144 |
180 | |
|
40 |
220 |
110 |
145 |
110 |
85 |
16 |
3 |
4-18 |
152 |
220 | |
|
50 |
240 |
120 |
160 |
125 |
100 |
16 |
3 |
4-23 |
182 |
240 | |
|
65 |
260 |
130 |
180 |
145 |
120 |
16 |
3 |
4-18 |
193 |
270 | |
|
80 |
280 |
140 |
195 |
160 |
135 |
20 |
3 |
8-18 |
217 |
350 | |
|
100 |
320 |
160 |
215 |
180 |
155 |
20 |
3 |
8-18 |
245 |
500 | |
|
125 |
380 |
190 |
245 |
210 |
185 |
22 |
3 |
8-18 |
282 |
600 | |
|
150 |
440 |
220 |
280 |
240 |
210 |
24 |
3 |
8-23 |
319 |
1000 | |
|
200 |
550 |
260 |
335 |
295 |
265 |
26 |
3 |
12-23 |
380 |
1300 | |
|
250 |
670 |
310 |
405 |
355 |
320 |
30 |
3 |
12-25 |
460 |
1700 | |
|
300 |
720 |
370 |
460 |
410 |
375 |
30 |
3 |
12-25 |
520 |
2100 | |
