产品关键词：DS343H双向蝶阀 双向蝶阀 蝶阀

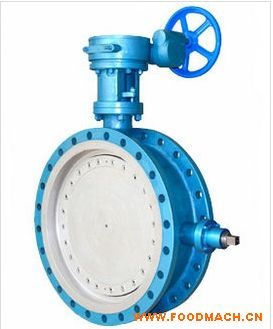

- 产品名称：DS343H双向蝶阀
- 产品编号：
- 产品商标：
- 产品规格：
- 参考价格：面议
- 更新时间：2014/9/24 16:53:21
- 点击次数：699次
双偏心双向金属密封蝶阀系列是阀门供应网公司引进了国内外先进的蝶阀制造技术，通过用户需求调研开发的蝶阀新产品。该阀结构合理，密封严密可靠、流阻小、压差低、驱动灵活省力，使用寿命倍增。符合GB12238-2008《法兰和对夹连接蝶阀》和JB/T8527-1997《金属密封蝶阀》标准，并参照美国ANSI/AWWAC504标准，
|
公称通经DN（mm) |
DN（100～1200）mm、in4～48 |
|
公称压力PN（MPa) |
强度试验(1.5×PN)密封试验(1.1×PN) |
|
适用温度 |
碳钢：-29℃～425℃不锈钢：-40℃～650℃ |
|
适用介质 |
水、蒸汽、热水、油品 |
|
驱动方式 |
蜗轮传动、电动、气动、液动 |
|
压力等级 |
ANSI150Lb磅级/PN25 |
|
焊接标准 |
GB12224、ANSIB16、25、DIN2559 |
三、主要技术参数
四、主要零部件材料
|
零件名称 |
材料 |
|
阀体 |
碳钢、不锈钢、铬铝钢 |
|
蝶板 |
碳钢、合金钢、不锈钢 |
|
阀座 |
3不锈钢、钴基硬质合金 |
|
轴套 |
不锈钢 |
|
阀杆 |
不锈钢、特殊材料 |
|
填料 |
柔性石墨 |
五、BYD363H/663H/963H/-10/16/25/40/C、P、R对悍式硬密封蝶阀连接尺寸
|
公称通经 |
主要尺寸 |
公称通经 |
主要尺寸 | |||||||
|
in |
DN(mm) |
L |
H1 |
H |
in |
DN(mm) |
L |
H1 |
H | |
|
4 |
100 |
190 |
270 |
370 |
18 |
450 |
330 |
535 |
820 | |
|
5 |
125 |
200 |
295 |
390 |
20 |
500 |
350 |
560 |
900 | |
|
6 |
150 |
210 |
308 |
416 |
24 |
600 |
390 |
630 |
980 | |
|
8 |
200 |
230 |
370 |
530 |
28 |
700 |
430 |
670 |
1100 | |
|
10 |
250 |
250 |
450 |
580 |
32 |
800 |
470 |
800 |
1300 | |
|
12 |
300 |
270 |
465 |
630 |
36 |
900 |
510 |
850 |
1370 | |
|
14 |
350 |
290 |
475 |
595 |
40 |
1000 |
550 |
880 |
1480 | |
|
16 |
400 |
310 |
505 |
755 |
48 |
1200 |
630 | |||
