产品关键词：H42H立式止回阀 止回阀 立式止回阀

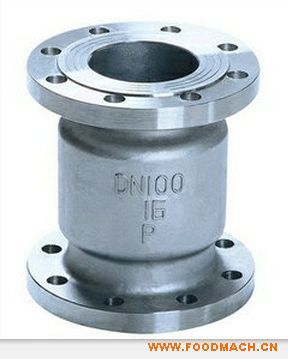

- 产品名称：H42H立式止回阀
- 产品编号：
- 产品商标：
- 产品规格：
- 参考价格：面议
- 更新时间：2014/9/24 16:48:02
- 点击次数：566次
产品介绍：H42H法兰立式止回阀正常处于关闭状态，由于管线中进口端介质的压力作用，而克服弹簧阻力使阀门开启。当进口端介质压力低于出口端时，弹簧将阀芯推向阀座而使阀门关闭，阻止介质逆流，故起止回作用。
法兰立式止回阀由于采用弹簧支撑阀芯，故采用立式安装或卧式装均可。
标准规范：
设计制造标准：
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
零件材料与工况：
|
技术参数 |
压力等级 | ||||||||||
|
16 |
20 |
25 |
32 |
35 |
40 |
45 |
50 |
60 |
70 | ||
|
工作压力（Mpa） |
≤16 |
≤20 |
≤25 |
≤32 |
≤35 |
≤40 |
≤45 |
≤50 |
≤60 |
≤70 | |
|
试验压力（M） |
强度 |
24 |
30 |
37.5 |
48 |
52.5 |
60 |
67.5 |
75 |
90 |
105 |
|
密封 |
17.6 |
22 |
27.5 |
35.2 |
38.5 |
44 |
49.5 |
55 |
66 |
77 | |
|
介质 |
水、油等 | ||||||||||
|
温度 |
≤120℃ | ||||||||||
