产品关键词：H44H/W旋启式止 止回阀
  • 产品名称：H44H/W旋启式止回阀
  • 产品编号：
  • 产品商标：
  • 产品规格：
  • 参考价格：面议
  • 更新时间：2014/9/18 13:41:06
  • 点击次数：721次

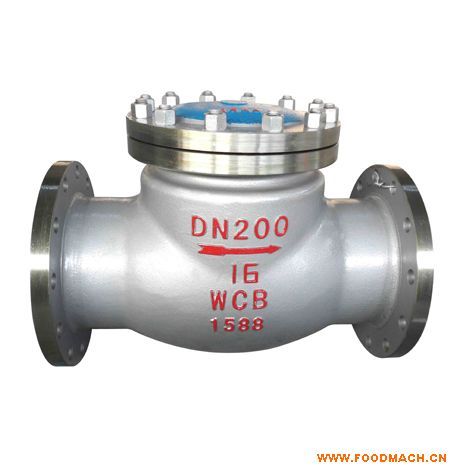

H44H/W旋启式止回阀

采用标准

H44H/Y/W-16 、 25 、 40 、 64 、 100

用途及特点：

　　该产品严格按 GB12236 标准设计制造，销轴与阀瓣连接采用内装式结构，性能优良，密封更可靠。产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上。


主要性能规范：

试验压力

公称压力（ MPa ）

1.6

2.5

4.0

6.4

10.0

壳体试验

2.4

3.8

6.0

9.6

15.0

密封试验

1.8

2.8

4.4

7.1

11.0

阀体材料

WCB(C)

CF8(P)

CF 8M (R)

WC6

WC9

工作温度

≤ 425

≤ 100

≤ 100

≤ 550

≤ 550

适用介质

水、蒸汽、油品

硝酸类

醋酸类

水、蒸汽

水、蒸汽


执行标准：

　　设计制造： GB12236
结构长度： GB12221
连接法兰： JB/T79-1994
试验与检验： JB/T9092-1999

主要连接尺寸：

公称通径

PN1.6/2.5MPa

PN4.0MPa

PN6.4/10.0MPa

L

H

L

H

L

H

系列 1

系列 2

系列 1

系列 2

DN40

200

200

130

200

200

130

260

160

DN50

230

230

135

230

230

135

300

170

DN65

290

290

145

290

290

145

340

180

DN80

310

310

175

310

310

175

380

245

DN100

350

350

200

350

350

200

430

290

DN125

400

400

255

400

400

255

500

320

DN150

480

480

320

480

480

320

550

360

DN200

495

550

380

533

550

380

650

430

DN250

622

650

440

622

650

440

775

505

DN300

698

750

480

711

750

520

900

555

DN350

787

850

530

838

850

540

1025

595

DN400

864

950

560

864

950

590

1150

680

DN450
978
1050
620
978
1050
650
1275
780

DN500

978

1150

655

978

1150

720

1400

970
