产品关键词：D641H气动通风蝶 通风蝶阀 蝶阀

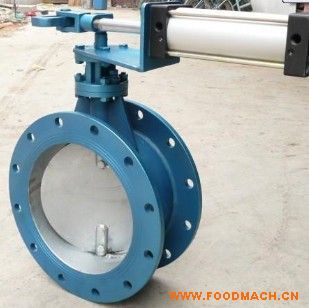

- 产品名称：D641H气动通风蝶阀
- 产品编号：
- 产品商标：
- 产品规格：
- 参考价格：面议
- 更新时间：2014/9/18 13:35:30
- 点击次数：685次
公称通径DN（mm） | 50-1200 | ||||||
公称压力PN(MPa) | 0.05 | 0.25 | 0.6 | ||||
公称压力 (MPa) | 强度试验 | 0.075 | 0.375 | 0.9 | |||
密封试验 | ≤15% | ||||||
材料\材料代号 | C | P | R | ||||
主要零件 | 阀体 | WCB | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti | |||
蝶板 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti | ||||
阀杆 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti | ||||
密封圈 | 与阀体相同 | ||||||
填料 | 氟塑料、柔性石墨 | ||||||
适用工况 | 适用介质 | 煤气、含尘气体、烟道气等 | |||||
适用温度 | -29℃～425℃ | -40℃～200℃ | |||||
执行器 | 型号 | GT或AW系列 | |||||
气源压力 | 0.3-0.7MPa | ||||||
执行标准 | 设计制造 | 结构长度 | 法兰尺寸 | 压力温度 | 试验检验 | ||
GBT/12238 | GB12221 | GB9115 | GB9131 | GB13927 | |||
公称通径 DN（mm） | 尺寸（mm） | 执行器型号 （仅供参考） | |||||||||
L | H | 0.05MPa和0.25MPa | 0.6MPa | ||||||||
D | D | D2 | N-d | D | D | D2 | N-d | ||||
50 | 108 | 70 | 140 | 110 | 88 | 4-18 | 140 | 110 | 88 | 4-14 | GTD-52 |
65 | 112 | 80 | 160 | 130 | 108 | 4-18 | 160 | 130 | 108 | 4-14 | GTD-52 |
80 | 114 | 95 | 190 | 150 | 124 | 4-18 | 190 | 150 | 124 | 4-18 | GTD-52 |
100 | 127 | 105 | 210 | 170 | 144 | 4-18 | 210 | 170 | 144 | 4-18 | GTD-65 |
125 | 140 | 120 | 240 | 200 | 174 | 8-18 | 240 | 200 | 174 | 8-18 | GTD-65 |
150 | 140 | 132 | 265 | 225 | 199 | 8-18 | 265 | 225 | 199 | 8-18 | GTD-65 |
200 | 152 | 160 | 320 | 280 | 254 | 8-18 | 320 | 280 | 154 | 8-18 | GTD-80 |
250 | 165 | 187 | 375 | 335 | 309 | 12-18 | 375 | 335 | 309 | 12-18 | GTD-80 |
300 | 178 | 220 | 440 | 395 | 363 | 12-22 | 440 | 395 | 363 | 12-22 | GTD-100 |
350 | 190 | 245 | 490 | 445 | 413 | 12-22 | 490 | 445 | 413 | 12-22 | GTD-100 |
400 | 216 | 270 | 540 | 495 | 463 | 16-22 | 540 | 495 | 463 | 16-22 | GTD-115 |
450 | 222 | 297 | 595 | 550 | 518 | 16-22 | 595 | 550 | 518 | 16-22 | GTD-115 |
500 | 229 | 322 | 645 | 600 | 568 | 20-22 | 645 | 600 | 568 | 20-22 | GTD-125 |
600 | 267 | 377 | 755 | 705 | 667 | 20-26 | 755 | 705 | 667 | 20-26 | GTD-125 |
700 | 292 | 430 | 860 | 810 | 772 | 24-26 | 860 | 810 | 772 | 24-26 | GTD-160 |
800 | 318 | 487 | 975 | 920 | 878 | 24-30 | 975 | 920 | 878 | 24-30 | GTD-190 |
900 | 330 | 537 | 1075 | 1020 | 978 | 24-30 | 1075 | 1020 | 978 | 24-30 | GTD-210 |
1000 | 410 | 587 | 1175 | 1120 | 1078 | 28-30 | 1175 | 1120 | 1078 | 28-30 | GTD-210 |
1200 | 470 | 687 | 1375 | 1320 | 1280 | 32-30 | 1405 | 1340 | 1295 | 32-33 | GTD-255 |
