高级版本:
<!--[If !SupportLists]-->·         <!--[Endif]-->时钟和时间表程序
<!--[If !SupportLists]-->·         <!--[Endif]-->LCD蓝色背光

应用

<!--[If !SupportLists]-->·         <!--[Endif]-->加湿:
<!--[If !SupportLists]-->O         <!--[Endif]-->开关加湿
<!--[If !SupportLists]-->O         <!--[Endif]-->单速风机的开关加湿系统
<!--[If !SupportLists]-->·         <!--[Endif]--> 除湿:
<!--[If !SupportLists]-->O         <!--[Endif]-->开关除湿
<!--[If !SupportLists]-->O         <!--[Endif]-->单速风机的开关除湿系统
<!--[If !SupportLists]-->·         <!--[Endif]-->支持加湿和除湿系统

概述

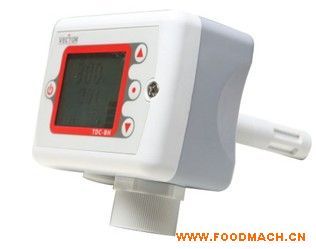

TDC-BH-U是一个独立的电子开关湿度控制器. TDC-BH -U拥有一个内部湿度传感器, 1个外接NTC电阻输入和2个独立的开关输出(继电器).
详细的参数功能可通过简单的配置实现.TDC-BH-U可配置使用标准的操作终端,不需要其他的工具和软件.

型号分类

型号分类	型号代码	外型	功能
TDC-BH-U TDC-BH-U-W04 TDC-BH-U-W05	40-10 0061 40-10 0061-04 40-10 0061-05	标准 加湿 除湿	开关控制: 1 个内置湿度传感器 1 个外接温度传感器 (投定点漂移) 1 DO (继电器) 加湿或除湿 1 DO (继电器) 风机 (可选择)
TDC-BH-U-D TDC-BH-U-D-W04 TDC-BH-U-D-W05	40-10 0062 40-10 0062-04 40-10 0062-05	高级 加湿 除湿
附件
S-Tn10-2 SD-Tn10-12-2 SD-Tn10-20-2 SDB-Tn10-12 SDB-Tn10-20 SOA-Tn10	40-20 0001 40-20 0002 40-20 0003 40-20 0051 40-20 0004 40-20 0006		带2m线电缆温度传感器 带2m线探针12cm的温度传感器 带2m线探针20cm的温度传感器 插入式温度传感器, 探针12cm 插入式温度传感器, 探针20cm 室外温度传感器

选择配套设备和传感器

外接温度传感器: 仅可以使用NTC电阻来实现*大程度的*.  推荐使用SDB-Tn10-15插入式传感器和SOA-Tn10室外温度传感器.
开关设备: 加湿\除湿\风机等设备.  不要直接连接超过2(1.2)A的设备.

技术规范

供电电源	工作电压	24 V AC/DC ± 10 %, 50…60 Hz
	功率	*大. 1.5 VA
	电气连接	终端连接, 线0.34…2.5 Mm2 (AWG 24…12)
	高级版本: 电源备份加时钟	时钟断电可保存24小时
信号输入	湿度输入: (-H 版本) 范围 精度 迟滞	元件: 聚合物电容传感器 0…100 % R.H. 20%...80% R.H. ± 5.0 % 0…10%  90…100% ± 7.0 % ±1% R.H.
	温度输入 范围	外接 NTC (Sxx-Tn10 传感器): -40…70 °C (-40…158 °F)
	精度	-40…0 °C (-40…32 °F): 0.5 K 0…50 °C (32…122 °F): 0.2 K 50…70 °C (122…158 °F): 0.5 K
信号输出	开关输出 开关类型 交流开关电源	DO1…DO2 继电器 2(1.2) A, 250VAC *大风机功率 300W)
环境	运行环境 温度 湿度	0°C …50°C (32°F…122°F) <95% R.H. 不凝结
	运输&储存 温度 湿度	-25°C…70°C (-13°F…158°F) <95% R.H无凝结
标准	<!--[If !Vml]--><!--[Endif]-->          EMC 标准 89/336/EEC EMEI 标准 73/23/EEC	EN 61 000-6-1/ EN 61 000-6-3
	产品标准 家用及类似用途的自动电子控制设备与温度相关特殊需要的控制设备	EN 60 730 –1 EN 60 730 – 2 - 9
	防护等级	IP54
	安全等级	III (IEC 60536)
外壳	盖子, 盒子 材料	聚碳酸脂 PC (UL94 等级 V-0) PTFE 涂层 1μm 孔隙
通用	尺寸 (H X W X D): 壳体: 探针:	91 X 68 X 47mm (3.7” X 2.7” X 1.9”) 156 或 236mm (6.1” Or 9.3”)
	重量 (包括包装)	220g
