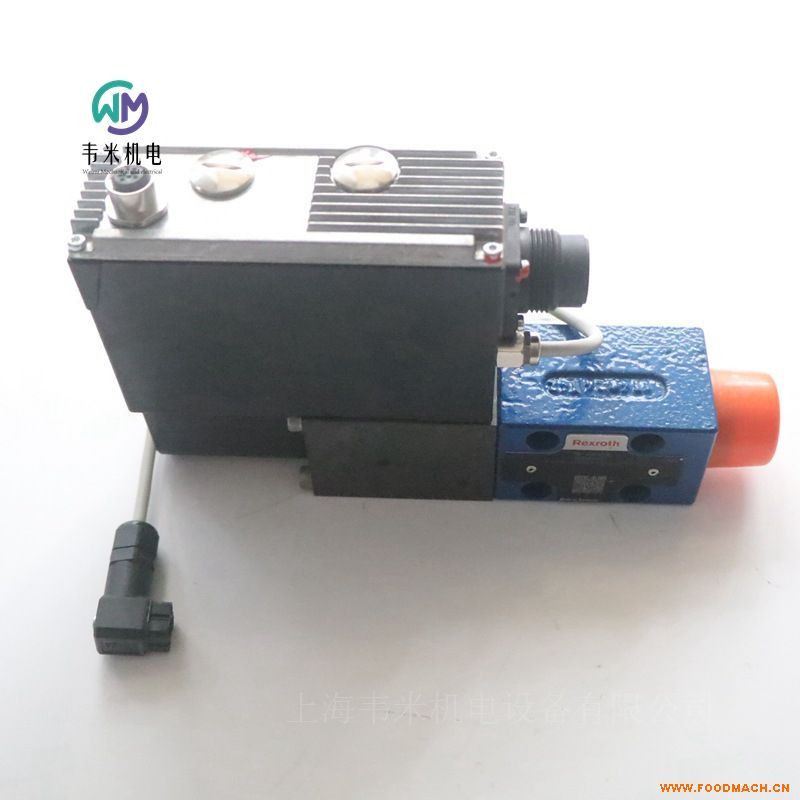

力士乐先导比例阀 R900702586（VT-DFPE-A-2X/G24K0/2A0F/V-017）产品技术详解与行业应用解析

一、产品基础信息概述

物料编号：R900702586

完整型号：VT-DFPE-A-2X/G24K0/2A0F/V-017

品牌归属：博世力士乐（Bosch Rexroth）

产品定位：适配 SY (H) DFEE 系列主阀系统、搭载集成模拟电控单元的闭环比例先导阀，是工业电液控制系统中实现精准压力、流量连续调节的核心先导控制元件。

该款先导阀依托力士乐成熟的 DFPE 系列模块化研发体系打造，整合比例电磁铁、内置位移反馈传感器、一体式模拟控制电路板三大核心模块，无需额外外置放大板即可完成信号转换与闭环调节，大幅简化液压控制柜布线结构，适配多类中高压精密液压成套设备。产品遵循统一 2X 系列安装尺寸标准，同系列不同规格阀体安装底座、油口布局保持一致，便于设备厂商标准化选型与后期备件替换，降低产线改造成本与维护难度。

二、型号编码分段释义，读懂产品配置参数

完整型号 VT-DFPE-A-2X/G24K0/2A0F/V-017 每一段字符均对应专属结构与电气配置，清晰拆解如下：

VT-DFPE：产品系列代号，代表内置集成模拟电子控制单元（OBE）的闭环比例先导阀，区别于无内置电控的 VT-DFP、带 CAN 总线数字电控的 VT-DFPC 系列；专为 SY (H) DFEE 电液主控制系统配套开发，原生兼容模拟量控制信号输入。

A：标准阀芯结构形式，适配常规矿物液压油工况，阀口遮盖量、通流阻尼匹配通用工业液压回路，无特殊介质改造需求。

2X：产品组件系列代码，数字区间为 20~29，该系列阀体外形、安装孔位、油口规格统一，仅内部阀芯通流、阻尼参数区分，设备升级无需改动集成底座。

G24：供电规格，直流 24V 标准工业供电，匹配工控 PLC、液压站通用直流电源模块，适配国内绝大多数自动化产线供电体系。

K0：电气接插件配置，标配标准工业插头，不含配套延长电缆，电缆可根据设备安装距离按需选配，灵活适配控制柜内、设备机身两种安装场景。

2A0F：阀芯调节与阻尼配置代码，2 代表阀芯顺时针调节逻辑，A0 为基础节流阻尼参数，F 代表增设稳态抑制阻尼结构，可缓解高压变载工况下油液震荡，提升系统运行平稳性。

V：防护与密封标准，阀体密封件适配常规 HLP、HM 矿物液压油，耐受标准工业温度区间；电控单元具备基础电磁屏蔽结构，削弱车间变频器、大功率电机带来的电磁信号干扰。

017：定制化衍生版本编号，对应专属阻尼匹配、阀芯行程微调方案，针对压铸、注塑、材料试验台高频变压工况优化动态响应曲线。

三、内部结构与闭环控制工作原理

（一）核心组成模块拆解

比例电磁铁驱动单元

采用湿式密封比例电磁铁结构，电磁线圈与液压油隔离，长期运行不易出现线圈锈蚀、绝缘老化问题。电磁铁输出电磁推力与输入模拟信号呈线性对应关系，推力输出稳定，摩擦滞环区间控制在合理范围，为高精度调节提供基础机械驱动能力。

精密阀芯与阀套组件

阀芯、阀套采用高强度合金钢经多道精密研磨加工，配合间隙经过严苛公差管控，有效降低内部静态泄漏量；阀芯两端配置对称复位弹簧，断电或零指令信号输入时，阀芯自动回归中位，切断先导控制油路，保障设备停机安全。阀体内置多级阻尼孔结构，缓冲油液冲击，减少阀芯往复运动产生的振动噪音。

LVDT 内置位移反馈传感器

阀身集成非接触式线性位移传感器，实时采集阀芯实时行程数据，不间断将位移信号回传至集成电控板，形成完整闭环调节链路，区别于开环控制阀体，可抵消油温变化、负载波动、液动力、机械摩擦带来的调节偏差。

一体式模拟电控单元（OBE）

电控板直接集成于阀体上方，取消外置放大板安装环节，支持 0~10V 电压、4~20mA 电流两种主流模拟控制信号输入。电路板内置自适应 PID 调节算法，可自动对比控制器下发的指令信号与传感器反馈的阀芯实际位置，动态修正电磁铁驱动电流，持续校准阀芯开度，维持压力、流量输出稳定。

（二）完整控制工作流程

整套调节分为信号输入 - 电磁驱动 - 液压调节 - 反馈修正四个循环步骤：

上位 PLC、运动控制器下发标准模拟控制信号，传输至阀体集成电控单元；

电控单元将电信号转换为匹配的驱动电流，通入比例电磁铁线圈，生成对应推力推动阀芯轴向移动；

阀芯位移改变先导阀节流口通流面积，输出对应压力、流量的先导控制油，驱动配套 SY (H) DFEE 主阀阀芯动作，完成液压执行元件速度、压力、推力的无级连续调节；

内置位移传感器同步采集阀芯实际位置，将反馈信号传回电控单元；当指令值与实际阀芯行程存在偏差时，电控单元自动微调输出电流，持续修正阀芯位置，直至指令与实际位移匹配，实现闭环精准控制。

当系统断电或输入 0V/4mA 零值信号时，阀芯在复位弹簧作用下回到中位，先导油路切断，主阀控制腔泄压，执行机构保持稳定停机状态，规避无控冲击风险。阀体旁通阻尼结构可在负载突变时吸收油路压力波动，降低系统震荡概率，适配频繁加卸载动态工况。

四、核心技术特性与工况适配优势

1. 集成电控简化系统架构，降低配套成本

传统先导比例阀需单独配置外置放大板，控制柜内需预留安装槽位、额外布置信号线缆；R900702586 阀体自带模拟电控模块，信号、供电线缆直接对接阀体插头，减少控制柜元器件数量，缩短现场布线工时，同时减少中间信号转接节点，降低线路接触不良引发的控制故障概率。中小型液压成套设备可精简电控柜体积，设备整机集成度得到提升。

2. 闭环位移反馈，调控稳定性更佳

依托内置 LVDT 全行程闭环反馈机制，阀体可自主补偿温度、负载、油压变化带来的调节误差，稳态控制偏差控制在较低区间，重复定位一致性表现良好。在需要长时间恒定压力、匀速进给的工况中，不会出现压力漂移、速度波动问题，助力稳定加工 / 试验工艺参数，减少产品尺寸、性能离散偏差。

3. 24V 直流通用供电，电磁抗干扰优化

G24 直流供电方案适配全行业主流工控电源，无需额外配置高压转换模块；电控单元外壳增设金属屏蔽层，电路板线路做滤波处理，在存在变频器、焊接设备、大功率电机的嘈杂电磁车间，依然可以稳定接收模拟控制信号，避免出现阀芯误动作、调节失准等故障。

4. 模块化标准化设计，维护替换便捷

2X 系列统一安装底座规格，同系列不同流量、阻尼配置先导阀底座油口、安装孔位完全通用；设备后期更换备件时，无需修改油路集成块、支架结构，直接拆装即可完成替换，缩短设备停机维修时长。阀体各核心模块独立拆分，电磁铁、传感器、电控板均可单独拆解更换，无需整体更换阀体，降低长期备件采购投入。

5. 阻尼优化结构，适配动态变载工况

型号后缀 2A0F 配置专属稳态阻尼结构，针对压铸、材料疲劳试验、高速注塑等频繁升降压、往复加载场景优化，可抑制油路水锤与阀芯高频振动，降低管路噪音，延长密封件、阀芯使用寿命；阀体耐受常规工业液压系统*高 315bar 工作压力，覆盖绝大多数中高压工业液压设备需求。

6. 模拟信号兼容，适配新旧设备改造

同时支持 0~10V 电压、4~20mA 电流两类通用模拟信号，既可以配套全新数控自动化设备，也能直接改造老旧液压设备，无需更换原有控制器，仅调整程序信号输出参数即可完成升级，设备技改投入可控。

五、主流行业应用场景与配套设备说明

R900702586（VT-DFPE-A-2X/G24K0/2A0F/V-017）作为 SY (H) DFEE 主阀系统配套先导控制元件，凭借闭环高精度、稳定动态响应的特性，广泛应用于对液压压力、流量连续可调有需求的工业成套设备，覆盖塑料机械、金属加工、材料检测、冶金、特种试验设备五大核心领域：

（一）塑料成型机械：注塑机、压铸机、吹塑设备

注塑设备的注射、保压、锁模工序对压力、流量分段精准调节要求较高，该先导阀搭配 SYHDFEE 主阀组成闭环液压控制系统，可分段线性调节注射推进速度、模腔保压压力，稳定控制熔料填充速率，减少塑件缩痕、尺寸偏差；压铸机压射环节依靠阀体动态调压，缓冲金属熔液高速填充产生的压力冲击，提升压铸件表面成型质量，同时降低飞边缺陷，减少原料损耗。吹瓶机拉伸、锁模回路通过先导阀无级调速，保障瓶坯壁厚均匀统一，适配高速连续生产产线。

（二）金属加工机床与锻压设备

数控折弯机、液压冲床、锻压机、大型龙门加工中心进给液压系统均可配套使用。折弯机滑块下行、保压、回程全流程依靠阀体闭环调节压力与进给速度，精准控制折弯角度，降低板材回弹误差；液压锻压机在锻打、预压阶段分段调压，适配不同材质坯料成型工艺；数控铣床、磨床工作台进给回路通过先导阀匀速调速，保障刀具进给平稳，提升工件加工光洁度与尺寸一致性。

（三）材料力学试验检测设备

各类材料疲劳试验机、压力加载试验台、减震器性能测试台是该型号阀体的重点适配场景。试验设备需要模拟正弦、三角、阶梯式复杂载荷曲线，阀体毫秒级动态调节能力可精准复现设定加载力与运动速度，闭环反馈实时修正载荷偏差，保证试验数据重复性、可信度，广泛用于橡胶、金属、汽车零部件力学性能检测实验室。

（四）冶金成套液压设备

冷轧、热轧生产线轧辊压下 HGC 液压系统、带钢对中纠偏回路、矫直机液压执行机构均可配套。轧辊辊缝依靠先导阀持续微调油压，精准控制带钢轧制厚度；带钢运行过程中实时调节纠偏油缸推力，避免钢带跑偏、边缘磨损，保障连续轧制产线稳定运行，适配冶金车间高粉尘、连续 24 小时运行工况。

（五）特种精密液压试验台与自动化专机

航空零部件液压测试台、风电液压元件检测台、新能源电池封装液压专机均有批量应用。设备需要长时间恒定低压、中高压分段切换控制，阀体抗干扰、低漂移特性可保障长时间不间断试验，降低人工值守调整频次；小型自动化液压专机采用该先导阀可精简液压站体积，适配自动化产线紧凑型集成布局。

六、选型、安装与日常运维注意事项

（一）选型匹配要点

系统主阀需同步选用力士乐 SY (H) DFEE 系列电液主阀，该先导阀为专属配套型号，与其他品牌、其他系列主阀油路、控制逻辑不兼容，成套选型需统一匹配；

确认设备控制信号类型（0~10V 电压 / 4~20mA 电流），阀体电控单元出厂默认双信号兼容，若需限定单一信号输出，可通过电控板微调旋钮设置；

核对液压系统*高持续工作压力，常规矿物油工况下阀体适配 315bar 以内系统，超出压力区间需更换高压定制衍生型号；

液压介质选用标准 HLP 矿物液压油，若使用水乙二醇、合成酯等难燃介质，需更换 C 系列阀芯阀体（VT-DFPE-C），不可直接使用本型号。

（二）现场安装规范

阀体安装底座平面度保持标准公差，紧固螺栓对角均匀拧紧，避免阀体受力变形导致阀芯卡滞；油口密封件选用原厂配套密封组件，防止高压油泄漏；

电气插头接线区分供电、信号正负极，接线完成后锁紧插头防水锁扣，粉尘、潮湿车间可增设防护外壳；线缆走线远离变频器、电机动力电缆，减少电磁干扰；

液压系统投运前完整冲洗油路，油液清洁度达到 NAS 8 级及以上标准，杂质会磨损阀芯阀套、划伤位移传感器，缩短阀体使用寿命；*开机低速空载循环运行 10~20 分钟，排出阀体内空气，消除调节抖动。

（三）日常维护与故障排查

定期检测液压油清洁度，按时更换液压滤芯与液压油，滤芯堵塞会提升油路杂质含量，增加阀芯卡滞故障概率；

每季度检查电气插头接线端子、屏蔽层完整性，端子松动会造成信号中断，出现压力失控、速度跳变问题；

长期停机重启前，先空载运行系统，观察阀芯调节是否线性；若出现调节滞环变大、压力无法稳定，优先检查位移传感器接线与阀芯密封磨损情况；

阀体故障维修建议交由具备力士乐液压维修资质的服务商操作，拆解易损坏精密阀芯与非接触式位移传感器，造成不可逆损坏。

七、产品综合价值总结

力士乐物料号 R900702586（VT-DFPE-A-2X/G24K0/2A0F/V-017）作为 SY (H) DFEE 液压控制系统的配套集成电控闭环先导比例阀，整合一体式模拟电控、内置位移闭环反馈、优化阻尼抗震荡结构三大核心设计，兼顾控制精度、系统集成便捷度与长期运行稳定性。

相较于分体式外置放大板先导阀，该产品可简化设备电控布局、减少配套元器件投入，标准化 2X 系列尺寸降低设备设计与备件管理难度；闭环反馈控制机制能够抵消油温、负载、机械摩擦带来的调节偏差，适配各类需要连续无级调压调速的精密工业液压场景。

从塑料成型、金属加工到材料检测、冶金生产线，该阀体能够适配多行业中高压液压成套设备，在保障工艺参数稳定、提升成品一致性、降低设备运维成本方面具备实用价值，是自动化精密液压系统先导控制环节中适用性较强的标准配套元件，适合设备厂商标准化批量选型与老旧液压设备自动化升级改造。

本文内容基于公开产品及网络数据，实际选型请以技术手册为准，并考虑具体工况参数。如需产品选型手册，可以联系我们提供！​
