产品关键词：碳钢无销涡轮对夹蝶阀 DN32-1200 厂家直供现货

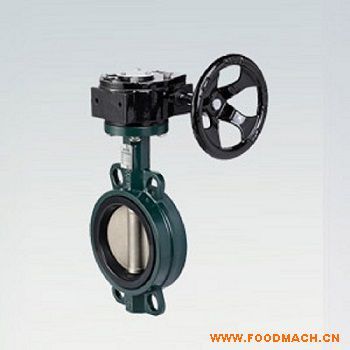

- 产品名称：碳钢涡轮无销对夹蝶阀
- 产品编号：
- 产品商标：江瑞
- 产品规格：空
- 参考价格：面议
- 更新时间：2021/4/14 14:36:28
- 点击次数：502次
江瑞本不锈钢对夹蝶阀系列产品： |
公称通径DN(mm) | 32～1200 | |
公称压力PN(MPa) | 1.0～1.6 | |
公称压力Ps(MPa) | 强度试验 | 1.5～2.4 |
密封试验 | 1.1～1.76 | |
主要 零件 | 阀体 | HT200、QT450、WCB、CF8、CF8M、CF3M |
阀板 | 球铁镀镍、球铁镀尼龙、CF8、CF8M、CF3M、2507、1.4469、1.4529全衬胶板等 | |
密封圈 | EPDM、NBR、PTFE、氟橡胶等 | |
连接形式 | 对夹式、法兰式 | |
通径（mm） | 安装尺寸 | ||||||||
A | B | L | H1 | H | ΦD1 | ΦD | n--Φd | ||
PN10 | PN16 | ||||||||
DN40 | 148 | 136 | 34 | 65 | 174 | 89 | 110 | 110 | 4--20 |
DN50 | 148 | 136 | 42 | 70 | 192 | 97 | 125 | 125 | 4--20 |
DN65 | 148 | 136 | 45 | 72 | 206 | 112 | 145 | 145 | 4--20 |
DN80 | 148 | 136 | 45 | 90 | 217 | 127 | 160 | 160 | 4--20 |
DN100 | 148 | 136 | 52 | 108 | 232 | 160 | 180 | 180 | 4--23 |
DN125 | 148 | 136 | 55 | 120 | 222 | 188 | 210 | 210 | 4--23 |
DN150 | 148 | 136 | 56 | 134 | 272 | 216 | 240 | 240 | 4--23 |
DN200 | 193 | 263 | 61 | 166 | 317 | 268 | 295 | 295 | 4--23 |
DN250 | 193 | 263 | 66 | 206 | 356 | 330 | 355 | 350 | 4--23 |
DN300 | 210 | 263 | 77 | 234 | 381 | 384 | 410 | 400 | 4--23 |
DN350 | 210 | 263 | 77 | 265 | 419 | 422 | 470 | 460 | 4--23 |
DN400 | 301 | 400 | 86 | 297 | 475 | 473 | 525 | 515 | 4--26 |
DN450 | 301 | 400 | 104 | 331 | 301 | 526 | 585 | 565 | 4--26 |
DN500 | 215 | 300 | 130 | 361 | 317 | 599 | 650 | 620 | 4--26 |
DN600 | 334 | 300 | 152 | 459 | 334 | 693 | 770 | 725 | 4--30 |
