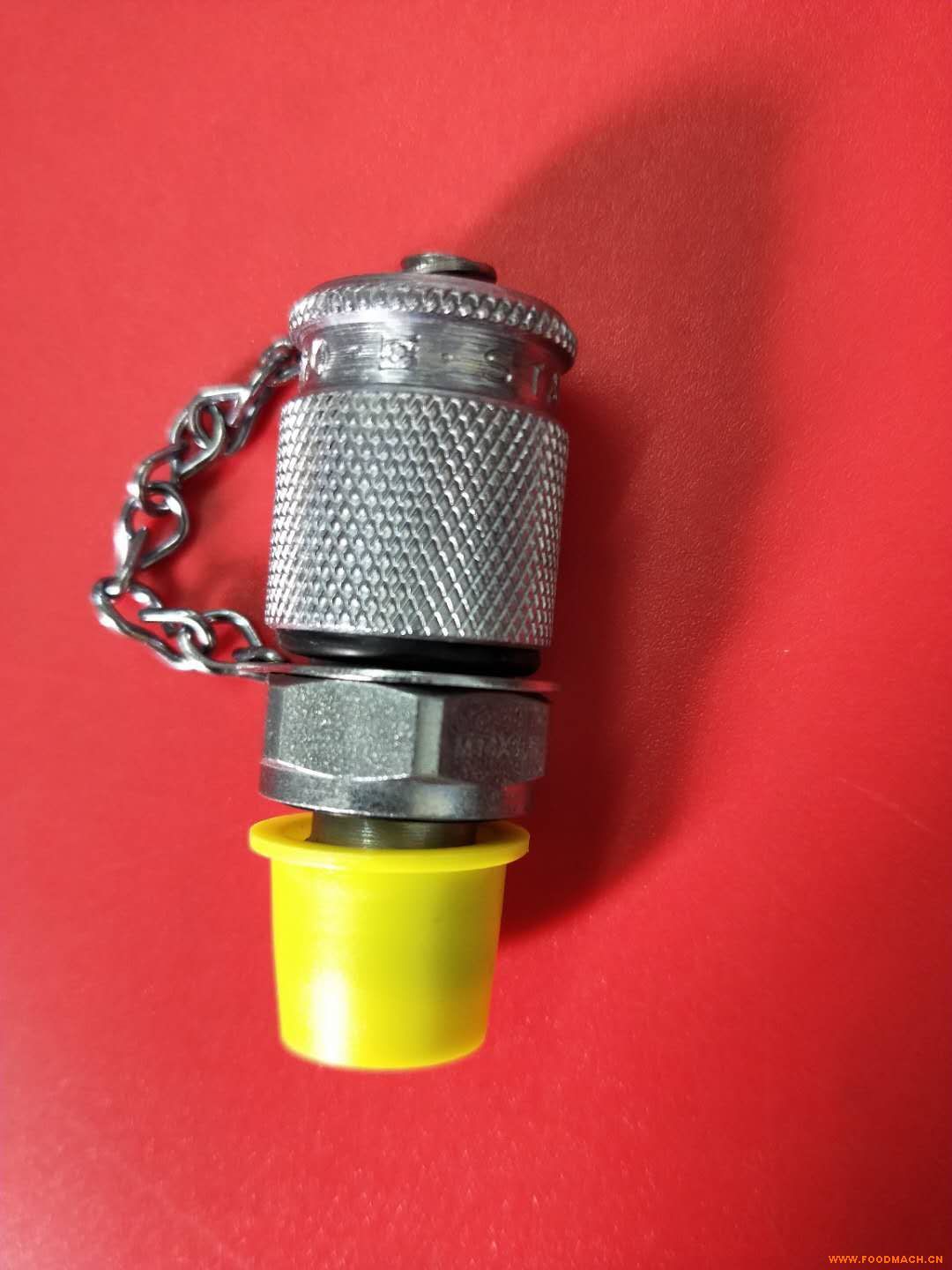

STAUFF西德福SMK15-1/4NPT-PDC6F测试接头
STAUFF西德福SMK15-1/4NPT-PDC6F测试接头
型号SMK适配螺纹M16x2测试20
SMK20
常规型式
西德福测压接头SMK20-G1/4-PC-C6F
带直通卡套管接头
SMK20K型
24度锥管接头
SMK20JIC型
37度锥管接头( SAE J514)
SSK20
隔板式接头
钢质，不含六价铬的锌镍镀层 =C6F如需订购不锈钢
材质 V2A (1.4305)请将订货代号中的C6F替换为
V2A如需订购不锈钢材质 V4A (1.4571)请将订
货代号中的C6F替换为 V4A
密封
如需订购 FPM密封产品，请将订货代号中的P替换为V
如需订购EPDM密封产品，请将订货代号中的P替换为E
标准型号为 FPM 氟橡胶密封
密封型式
A 型，STAUFF标准O型圈密封
B 型，金属平面密封
C 型，软密封垫
D 型，锥螺纹密封
(需要合适的密封胶)
E 型，O型圈密封
(公制 ISO6149-1，UNF ISO11926-1)
保护帽
标准材质：钢制
如需订购钢质六角保护帽，请在订货代号中加入-SK
（如 SMK20-M10x1-PA-SK-C6F）
如需订购塑料保护帽，请在订货代号中加入-KK
如 SMK20-M10x1-PA-KK-C6F）
有关更多材质、密封及保护帽的内容
如需其他连接端口或密封形式，请垂询我司
外形尺寸/订货代号 型号 SMK 适配螺纹 M16x2测试20
接口螺纹密封工作 外形尺寸订货代号
压力(mm/in)NBR密封 FPM密封
D型
SMK20-R1/8K-PD-C6F
SMK20-R1/8K-VD-C6F
SMK20-R1/4K-PD-C6F
SMK20-R1/4K-VD-C6F
SMK20-1/8NPT-PD-C6F
SMK20-1/8NPT-VD-C6F
SMK20-1/4NPT-PD-C6F
SMK20-1/4NPT-VD-C6F
E型
SMK20-5/16UNF-PEC6F
SMK20-5/16UNF-VE-C6F
SMK20-7/16UNF-PE-C6F
SMK20-7/16UNF-VE-C6F
SMK20-1/2UNF-VE-C6F
SMK20-9/16UNF-PEC6F
SMK20-9/16UNF-VE-C6F
SMK20-3/4UNF-PE-C6F
SMK20-3/4UNF-VE-C6F
SMK20-M10x1-PE-C6F
SMK20-M10x1-VE-C6F
SMK20-M12x1,5-PE-C6F
SMK20-M12x1,5-VE-C6F
SMK20-M14x1,5-PE-C6F
SMK20-M14x1,5-VE-C6F
SMK20G1/4-PC式带直通卡套管接头
卡套选型标准 ISO8434-1/DIN 2353
金属件
钢质，不含六价铬的锌镍镀层 =C6F
如需订购不锈钢材质V2A(1.4305)请将订货代号中的
C6F替换为 V2A
如需订购不锈钢材质V4A(1.4571)请将订货代号中的
C6F替换为V4A
密封
如需订购 FPM 密封产品，请将订货代号中的P替换
为V
如需订购 EPDM 密封产品，请将订货代号中的P替
换为E
北美地区标准型号为 FPM 氟橡胶密封
保护帽
标准材质：钢制
如需订购钢质六角保护帽，请在订货代号中加入-SK
（如 SMK20-08L-PG-SK-C6F）
如需订购塑料保护帽，请在订货代号中加入-KK（如
SMK20-08L-PG-KK-C6F）
有关更多材质、密封及保护帽的内容，
如需其他连接端口或密封形式，请垂询我司
测试 20 型号 SMK 适配螺纹 M16x2 外形尺寸/订货代号
系列 承压 管径外形尺寸订货代号
(mm/in) NBR密封 FPM*密封）
SMK20-06L-PG-C6F
SMK20-06L-VG-C6F
SMK20-08L-PG-C6F
SMK20-08L-VG-C6F
SMK20-10L-PG-C6F
SMK20-10L-VG-C6F
SMK20-12L-PG-C6F
SMK20-12L-VG-C6F
SMK20-15L-PG-C6F
SMK20-15L-VG-C6F
SMK20-18L-PG-C6F
SMK20-18L-VG-C6F
SMK20-22L-PG-C6F
SMK20-22L-VG-C6F
SMK20-28L-PG-C6F
SMK20-28L-VG-C6F
SMK20-35L-PG-C6F
SMK20-35L-VG-C6F
SMK20-42L-PG-C6F
SMK20-42L-VG-C6F
SMK20-06S-PG-C6F
SMK20-06S-VG-C6F
SMK20-08S-PG-C6F
SMK20-08S-VG-C6F
SMK20-10S-PG-C6F
SMK20-10S-VG-C6F
SMK20-12S-PG-C6F
SMK20-12S-VG-C6F
SMK20-14S-PG-C6F
SMK20-14S-VG-C6F
SMK20-16S-PG-C6F
SMK20-16S-VG-C6F
SMK20-20S-PG-C6F
SMK20-20S-VG-C6F
SMK20-25S-PG-C6F
SMK20-25S-VG-C6F
SMK20-30S-PG-C6F
SMK20-30S-VG-C6F
SMK20-38S-PG-C6F
SMK20-38S-VG-C6F
