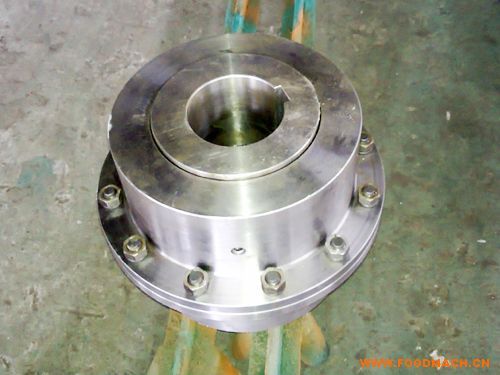

WG型鼓形齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。外齿分为直齿和鼓形齿两种齿形，所谓鼓形齿即为将外齿制成球面，球面中心在齿轮轴线上，齿侧间隙较一般齿轮大，德国凌斯鼓形齿式联轴器可允许较大的角位移（相对于直齿联轴器），可改善齿的接触条件，提高传递转矩的能力，延长使用寿命。有角位移时沿齿宽的接触状态。



WG型鼓形齿式联轴器型号



WG1、WG2、WG3、WG4、WG5、WG6、WG7、WG8、WG9、WG10、WG11、WG12、WG13、WG14、WG15、WG16、WG17、WG18、WG19、WG20、WG21、WG22、WG23、WG24



基本参数



WG1型鼓形齿式联轴器基本参数和尺寸



公称转矩Tn：710N.m



许用转速n：7500r/min



轴孔直径dd1d2:12、14、16、18、19、20、22、24、25、28、30、32、35、38、40、42mm



轴孔长度Y：32、42、52、62、82、112，J11:44、60、84mm



大外径范围D：122mm



重量I型5.6kg，II型4.86kg
