余氯传感器

目录

一、 应用环境说明 4

二、 技术性能和规格 4

1. 技术参数 4

2. 尺寸图 4

三、 安装和电气连接 5

1. 安装 5

2. 电气连接 5

四、 维护和保养 5

五、 质量和服务 5

附录  数据通信 7

一、 应用环境说明

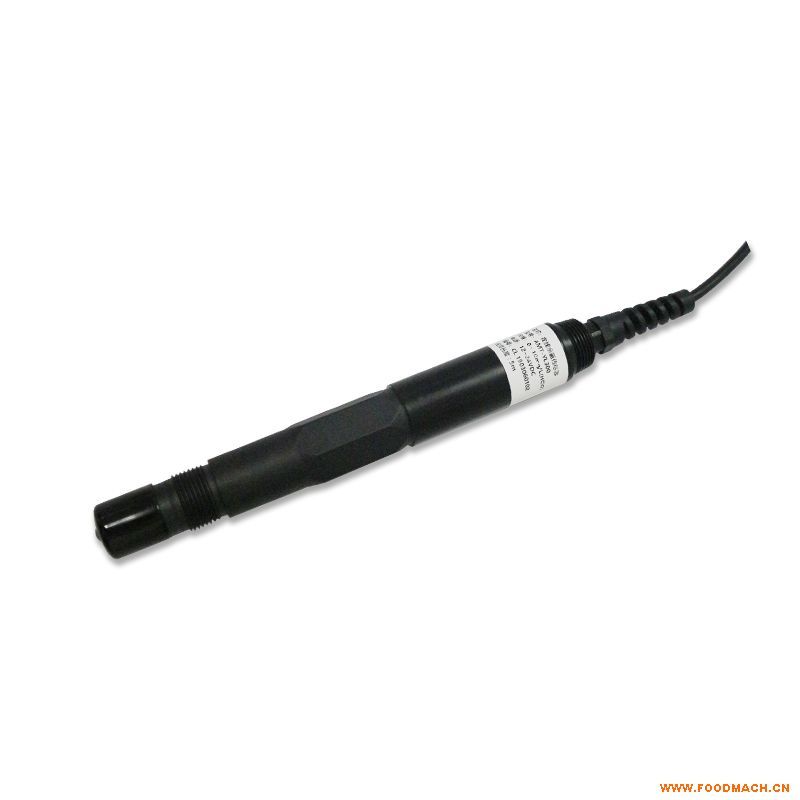

智能型余氯传感器用于饮用水处理厂、罐装厂、饮用水分布网、游泳池、冷却循环水、水质处理工程等需要对水溶液中的余氯含量进行连续监测的场合。

二、 技术性能和规格

1. 技术参数

 尺寸图

一、 电气连接

1. 安装

使用配套流通池安装，电极与流通池安装紧密，保证电极测量部分放在流通池进水口附近区域，尽量不要正对出水口，确保流速平稳，建议流速控制在30-60L/h,以保证测试的准确性。

2. 电气连接

• 红色线—电源线（12～24VDC）
• 黑色线—地线（GND）
• 蓝色线—48*
• 白色线—485B
• 裸露线—屏蔽线

完成接线后，应仔细检查，避免通电前的错误连接。

线缆规格说明：考虑到线缆长期浸泡在水中（包括海水）或暴露在空气中，线缆具有一定的防腐蚀能力。线缆外径Φ6 mm，所有接口均已做防水处理。

二、 维护和保养

• 传感器的检测与维护

新电极和长期放置的电极，使用前需要进行电极极化，将传感器通电，在自来水中静置2小时。如果返回数值不准确，则需要进行以下操作：

• 对电极进行零点和斜率校准。
• 返厂检查。
  • 传感器的校准

• 零点校准：将传感器探头放置于纯净水或蒸馏水中进行零点校准。
• 斜率校准：将传感器探头放置于已知浓度的余氯标准液中，待数值稳定后进行斜率校准。建议使用1-2mg/L的HCIO标准液。关于标准液的配制及测定问题，可参考国标余氯的测定。

注意：传感器在出厂前已完成校准，因其标准液的配制对人员要求比较高，非专业人员可能无法胜任此工作，只有在确定数值不准的情况下建议用户自行校准。

三、 质量和服务

• 质量保证

• 质检部门有规范的检验规程，具备先进完善的检测设备和手段，并严格按照规程检验，对产品做72小时老化实验、稳定性实验，不让一支不合格产品出厂。
• 收货方对不合格率达到2%的产品批次直接退回，所有产生的费用由供货方承担。考量标准参考供货方提供的产品说明。
• 保证货源数量和出货速度。

• 配件和备件

此产品包括：

• 传感器1支
• 流通池1个
• 说明书1份
• 合格证1张

• 售后服务承诺

本公司提供自销售日起一年内的本机售后服务，但不包括不当使用所造成的损坏，若需要维修或调整，请寄回，但运费需自负，寄回时需确定包装良好以避免运送途中损坏，本公司将免费维修仪器的损坏。
