日本东和TOWA电缆浮球液位开关FBBC1C1

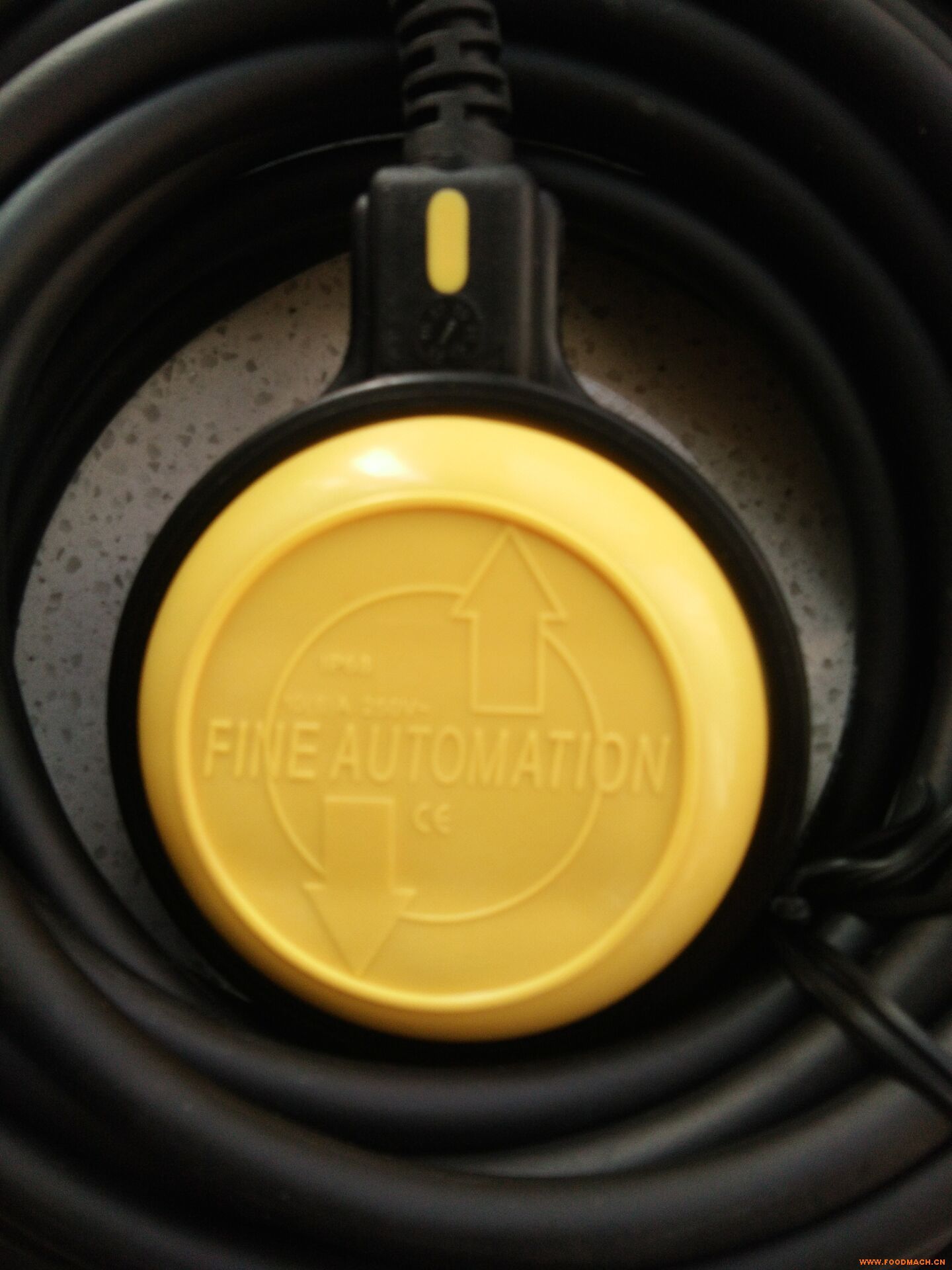

FBBC1C1电缆浮球液位开关

日本东和TOWA,东和TOWA液位,浮球液位计,电缆浮球液位计,电缆浮球,浮球开关,

FBBC1C1,FBBC2C2,FBBC3C3,FBBC4C4,FBBC5C5,FBBC6C6,FACC05,FACC06,FACC10,FACC20,FACC15,FASC05,FASC01

, FASC03, FASC05, FASC06, FASC10, FASC15, FASC20

重锤：FAPW03,FAPW05,FASW

基本参数

浮球材质：P.P,SUS304

节点容量：10A/250VAC(PP),2A/250VAC(SUS304)

节点型式：1A,1B或1AB(PP),SPDT(SUS304)

电缆规格：橡胶线及PVC线材（PP）,硅胶线0.75mm2×3C（SUS304）

适用温度：橡胶线-10℃~80℃，PVC线0℃-60℃，硅胶线0-170℃

适用比重：>0.6g/cm3(PP),>0.5 g/cm3(SUS304)

工作原理

浮球开关是利用微动开关货水银开关做接点元件,当液位上升接触到浮球时,浮球会随水位上升做角度变化,当浮球上仰仰角与水平面超过28°(PP)或10°(SUS304)时,开关处会有ON或OFF的接点信号输出.

结构形式

详细见尺寸图.

配线及接点说明

1.      接线板端子台上的标识数字由小到大对应着从上至下各浮球的接点.

2.      浮球接点分为三种形式(A表示常开点,B表示常闭点C表示公共点)

1.1A:表示液位高于浮球时A-C接点接通

2.1B:表示液位低于浮球时B-C接点接通

3.1AB:表示液位低于浮球时A-C接点断开,B-C接点接通.液位高于浮球时则A-C接点接通,B-C接点断开.
