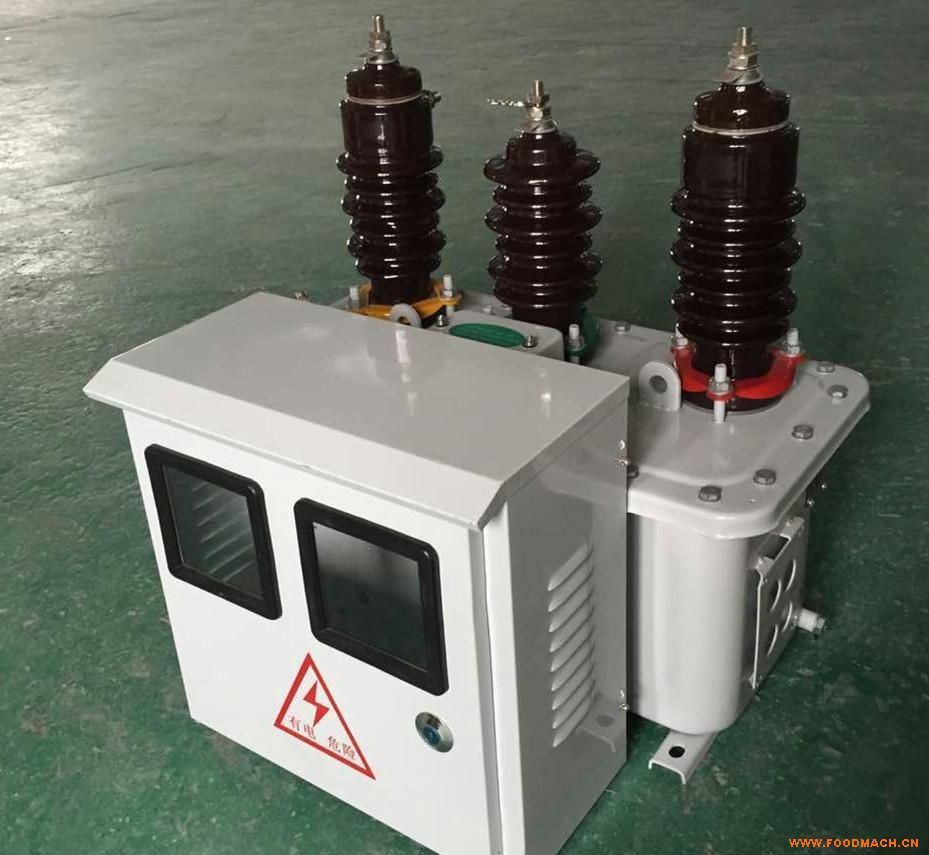

新都区办事处JLS-10油浸式高压电力计量箱主要结构
1、本产品由组合互感器和计量仪表箱组成，组合互感器由两台电压互感器和两台电流互感器组装在一起而成。计量仪表箱内配有D86系列三相电度表和保险装置，单向计量时配一块有功电度表和一块无功电度表，双向计量时配二块有功电度表和两块无功电度表。
2、电压互感器的铁芯为外铁式，用优质冷轧取向硅钢片叠装而成，中柱为多级阶梯形，在中柱上装有一次及二次线圈。
3、电流互感器铁芯为内铁式，用优质冷轧取向硅钢片叠装而成，在铁芯柱上装有一次、二次线圈。
4、通过瓷套内的导电杆将电压、电流互感器的一次引出供接线用。电压、电流互感器均固定在托板上，托板通过支撑杆吊装于箱盖上，并浸于变压器油中。
高压引线套管，二次引线套管装设在箱盖上，油箱侧面装有放油塞接地螺栓。
仪表箱装在油箱正面，上面装有观察窗并备有铅封孔。
5、复变比计量箱采用二次更换变比复式，便于更换变比时，更间接，高效的工作。
6、复变比计量原理，采用V／V-12接线方式，电压回路中二次b点接地，电流回路中A.C相电流二次回路尾端接地。在复变比计量箱内部，电流二次回路尾端，电压二次回路尾端b点，已连接为一点，但并未接地，实际接电表测量时，该点（b）应可靠接地使用环境条件： 新都区办事处JLS-10油浸式高压电力计量箱海拔高度不超过1000m； 2.2环境温度： 高40； 日平均不超过30； 低-25； 2.3系统接地方式：中性点非有效接地系统； 2.4大气条件：大气中无严重污秽。
