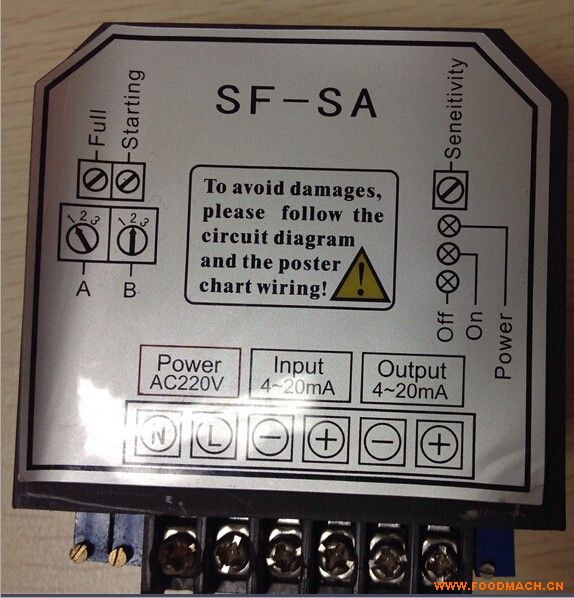

SF-SA控制模块概述

在发出电机停止指令的同时发出制动指令，相应的硬件电路使电机定子对转子产生制动磁场，能有效地消除电机惯性。加入制动技术后的瞬间防反转功能,可保证在电机断能后以短的时间停稳,进而可立即响应给定信号的新变化。也有效地防止了因电机惯性过大不能反向工作的异常现象发生。

SF-SA控制模块设置

1、进入设置

上电后模块首先进行自检，指示灯L1、L2、L3、L4依次点亮、熄灭。自检完成后将进入自动运行模式。

运行模式下按下KS键，L1（绿色）显示闪动。保持KS按下约5秒钟等L1停止闪动后松开按键，即进入了设置模式。在设置模式下需要标定全关、全开位置。

2、全关位置标定

按动KC或KO键，电机转动。将执行器的行程调至全关位置。然后先按下KS键不放，紧接着再按下KC键，指示灯L1熄灭。保持按键按下不动约3秒钟，当L1再亮时同时松开按键，标定完成。

网页报价不作定价是因为网页需要 图片因为拍摄环境与技术有限请与销售联系以实物为准。

SF-SA控制模块运行

控制模块通电后首先运行自检程序。L1、L2、L3、L4四个报警灯依次亮、灭。如果自检无故障，即进入自动运行状态。

在自动运行状态下，阀门开度跟随给定（输入）信号自动变化。当执行器运行至全关位置，电子限位功能使执行器不能再向关方向运行；当执行器运行至全开位置，电子限位功能使执行器不能再向开方向运行。

输出电流的大小跟随执行器开度变化。4.00mA（0.00V）对应于执行器全关位置；20.00mA(10.00V)对应于执行器全开位置。
