PT-2D-J单相调节型控制模块，是我公司推出的三相整体电动执行器专用控制模块。接收来自DCS 等系统或 PLC 等控制器的长脉冲或短脉冲信号，控制电动执行器对阀门打开或关闭，可实施对全行程任意点的控制。也可进行两线式控制：1、有信开阀、无信关阀；2、有信关阀、无信开阀。调节型的可以根据给定电流控制阀门开度。该产品集相序自动调整、阀位变送、隔离放大、功率驱动等诸多功能与一体，具有缺相保护、过力矩保护、电子互锁保护、禁动延时保护、温度保护等完善的保护功能。还可加配现场按钮板，实施现场操作并提供多种报警输出；加配阀位液晶显示屏，*直观地显示阀位开度；加配红外遥控功能，实现较高防护等级的现场操作。该产品具有抗干扰能力强、性能可靠、抗震、防潮、体积小、接线简单，调试方便等优点。

 3.产品的型号规格

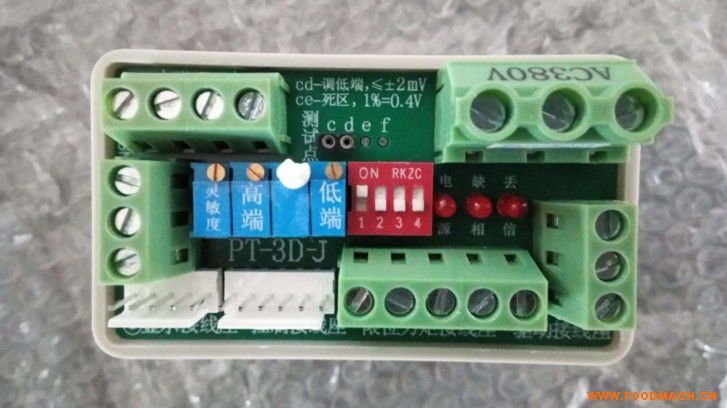

PT-3D-J三相调节型模块    PT-2D-J单相调节型模块

PK-3D-J三相开关型模块    PK-2D-J单相开关型控制模块

1.概述

2、PT-2D-J单相调节型控制模块主要技术特点及性能参数

2.1 电源电压：380V±10%，50HZ±5%（特殊要求可在订货时提出）。

2.2电源接线方式：三相三线制、三相四线制。

2.3可自动识别、调整三相电源的相序，而正确执行对阀门的开、关控制。

2.4 具有缺相保护、过力矩保护、电子互锁保护、禁动延时保护、温度保护等完善的保护功能。

2.5可加配：现场按钮板、阀位液晶显示屏、红外遥控等功能。

2.6具有断电、缺相、过力矩等多种报警输出触点和远程/现场状态指示。

2.7输入/输出信号通道均采用光电隔离（可承受 2000V 浪涌电压）

2.8输入控制信号：无源干触点、有源 DC24V 或 AC24V、有源 AC220V。

2.9输出反馈信号：DC4～20mA。如要其它输出方式请与我司联系。

2.10输入控制信号：DC4～20mA。控制阀门开度0~100%。只有PT-3D-J有此功能。

2.11输出阻抗：≦750Ω。

2.12阀位电位器阻值：1KΩ～5 KΩ（若配其它阻值的电位器请与我司联系）。

2.13独特的反馈电流调节技术只需阀门开、关一次，即可准确调准 DC4～20mA 电流，无需传统方式反复调节。
