圆盘给料机简介

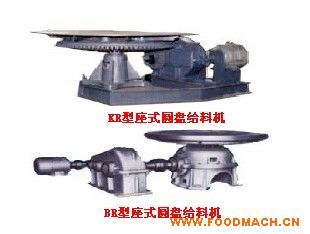

KR、BR系列座式圆盘给料机有敞开式和封闭式传动2种，全系列共有9个规格。适用于中、细粒度物料的给料，主要用于选煤、选矿、建材、电力等行业生产流程中，该系列给料机由电动机通过不同速比的圆柱齿轮减速器拖动不同规格直径的圆盘主体。
用户在选用时应注意下列各项：
1.传动布置形式按减速器与圆盘主体相对位置不同来区分，KR型全部为右传动，BR型有左、右两种传动形式，选用时应指明；
2.圆盘直径2000mm以上的BR型座式圆盘给料机的拖动电动机有Y系列电动机和JZTY系列电磁调速电动机2种。KR型座式圆盘给料机仅用Y系列异步电动机。正常状态均按Y系列电动机供货；
本系列给料机给料套筒分为敞开式和封闭式2种，选用时以KR和BR来区分；
BR型座式圆盘给料机的盘面有锰钢、辉绿岩铸石、钢板料盘3种衬板，KR型座式圆盘给料机的盘面无衬板。正常状态下，BR型座式圆盘给料机按钢板料盘供货；
1.本系列给料机的给料方式由用户自行确定，采用敞开式或封闭式给料方式都可以；
2.安装基础螺栓由用户自备；
3.对有特殊技术要求或辅助设计要求的产品，可另行设计。
BR、KR系列座式圆盘给料机技术参数表1
|
型号 |
圆盘直径 |
*大给料 |
电动机选型 |
圆盘转速 |
给料能力 |
长×宽×高 |
重量/kg | |
|
型号 |
功率/kw | |||||||
|
KR10 |
1000 |
40 |
Y112M-6 |
2.2 |
7.5 |
14 |
1752×1000×650 |
740 |
|
KR15 |
1500 |
55 |
Y132M2-6 |
5.5 |
7.5 |
25 |
2354.5×1500×720 |
1280 |
|
KR17 |
1700 |
60 |
Y132M2-6 |
5.5 |
7.5 |
50 |
2354.5×1700×720 |
1320 |
|
KR20 |
2000 |
80 |
Y160L-6 |
11 |
7.5 |
100 |
2794.5×2000×810 |
1754 |
|
BR10 |
1000 |
50 |
Y132S-6 |
3 |
6.3 |
13 |
2168×1124×925 |
1223 |
|
BR15 |
1500 |
50 |
Y160M-6 |
7.5 |
6.3 |
50 |
2865.5×1720×1140 |
2705 |
|
BR20 |
2000 |
50 |
Y160L-6 |
11 |
4.8 |
80 |
3547×1965×1152 |
5026 |
|
JZTyY61-4 |
15 |
1.7～4.8 |
19～80 |
3863×2024×1152 |
5234 | |||
|
BR25 |
2500 |
50 |
Y200L1-6 |
18.5 |
4.8 |
120 |
3915×2505×1152 |
7333 |
|
JZTyY71-4 |
22 |
1.7-4.8 |
30～120 |
4210×2512×1152 |
7747 | |||
|
BR30 |
3000 |
50 |
Y200L2-6 |
22 |
3.1 |
180 |
4575.5×2950×1420 |
13350 |
|
JZTyY72-4 |
30 |
1.3～3.1 |
75～180 |
5052.5×2950×1420 |
13835 | |||
