产品关键词：SDH直线等厚振动筛 等厚振动筛 振动筛

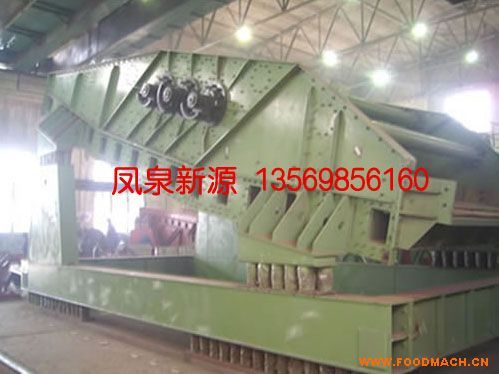

- 产品名称：SDH直线等厚振动筛
- 产品编号：
- 产品商标：
- 产品规格：
- 参考价格：面议
- 更新时间：2014/8/1 11:22:50
- 点击次数：866次
SDH直线等厚振动筛外形尺寸图表:
| 型号 | 主要尺寸mm | |||||||||||
| L | L1 | L2 | B | B1 | B2 | H | H1 | H2 | J | K | M | |
| SDH-2060 | 6352 | 4775 | 817 | 2450 | 2700 | 1200 | 3665 | 1275 | 1723 | 3050 | 2700 | 2450 |
| SDH-2575 | 7803 | 5425 | 1324 | 2900 | 2870 | 1000 | 3435 | 1438 | 1868 | 3350 | 2870 | 2900 |
| SDH-3090 | 9661 | 7128 | 1374 | 3500 | 3400 | 1200 | 4105 | 1654 | 1993 | 4285 | 3400 | 3500 |
SDH直线等厚振动筛技术参数表:
| 型号 | 筛面规格(mm×mm) | 分级点 | 振幅 （mm） |
振频 （r/min） |
处理量 （t/h） |
筛分效率 （%） |
功率 | 筛面倾角(o) | ||
| 头部 | 中部 | 尾部 | ||||||||
| SDH-2060 | 2000×6000 | 5 | 10-15 | 850 | 150-200 | 85 | 2×15 | 15 | 10 | 5 |
| SDH-2575 | 2500×7500 | 5-20 | 8-10 | 800 | 200-500 | 85 | 2×30 | 15 | 10 | 5 |
| SDH-3090 | 3000×9000 | 5-20 | 8-10 | 800 | 300-800 | 85 | 2×45 | 15 | 10 | 5 |
友情提示:SDH系列直线等厚筛根据用户现场要求可座式或吊式安装，筛面有金属编织网、铸造、焊接、冲孔等多种形式，可满足不同筛分作业要求。 ZDH型系列等厚直线筛动筛，计有12个定型规格并分别有敞开型和封闭型两种结构形式，适用不同作业环境需求，选用时请确定电压制式及有无防爆要求。本公司可根据用户需要而设计制造特殊型号规格的筛机。
SDH直线等厚振动筛产品概述:
SDH型直线等厚振动筛是一种直线振动筛,用于煤炭行业分级、脱水、脱介等筛分作业。SDH等厚直线筛通过筛面角度变化得到物料等厚的效果是大型选煤厂、烧结厂、选矿厂的*设备。SDH直线等厚振动筛机面由不同倾角的多区段(一般为三段)组成，使筛分物料在各区段呈近似等厚分布，有利于物料在筛面上的输送、分层和透筛。
SDH型直线等厚振动筛也广泛适用于煤碳、冶金、矿山、电力、建材、轻工和化工等行业对各种颗粒状和小块状松散固体物料的干式分级。
SDH直线等厚振动筛主要特点:
1.高效筛分,效率达到了原有筛机的1.5～5倍。
2.本机采用特制高性能立式振动电机，为您提供澎湃动力，支持长时间不间断工作。
3.机体与物料接触部分全部采用一级不锈钢板，卫生，无菌，抗腐蚀，耐磨性能出众。
4.清洗方便，网目无堵塞，而且可以重复连续使用，换网更快、更方便，只需3-5分钟。
5.筛网更是使用了行业内**的绷网技术，极大的提高了筛网的有效面积，具有特高的筛分精度，使产量有了进一步提升。
6.应用范围广，是食品、饮料、医药、化工、塑料、磨料、陶瓷、造纸、纳米材料等行业进行分级、除杂、混料、振实以及过滤、固液分离等的理想设备。
SDH直线等厚振动筛工作原理:
SDH直线等厚振动筛是由筛箱、法兰式激振器、隔振系统、传动系统等组成。筛面由不同倾角的多区段(一般为三段)组成,使筛分物料在各区段呈近似等厚分布,有利于物料在筛面上的输送、分层和透筛。采用法兰式激振器,由两台电机外拖动作反方向同步运动,使入料端到出料端物料厚度近似相同,各段筛面上物料量与流速比值稳定,料层均衡筛分效率显著提高,比相同有效面积振动筛处理可提高1-2倍，特别对于中细物料分级效果更为显著。
