在大口径、中低压的工业场合，需要两位式切断或连续控制，一般选用电动蝶阀来操作，不但能满足控制要求，而且可以大大降低投入成本。电动蝶阀既可以开关量控制(即电动开关蝶阀)，也可以输入输出4-20mA(即电动调节蝶阀)，与系统实现闭环控制，电动蝶阀的流量特性是近似等百分比，在100-700的开度，调节性能非常满意。

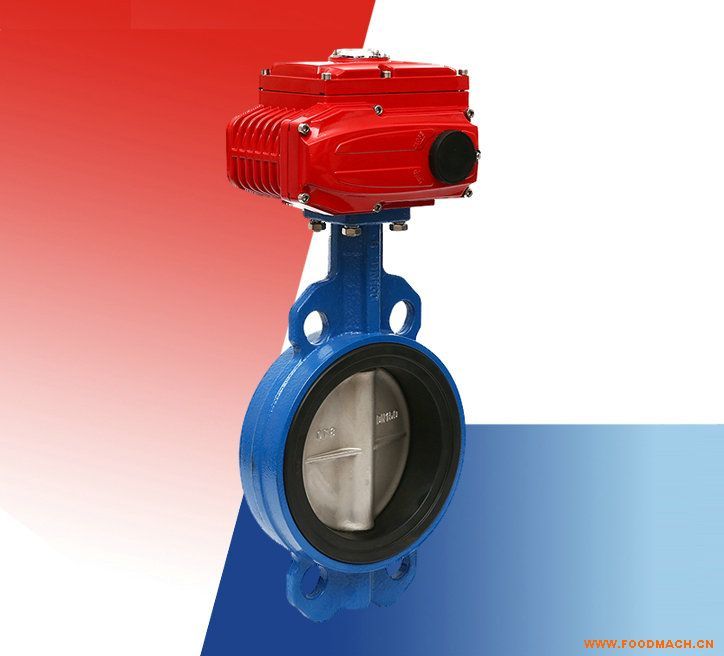

电动对夹蝶阀 产品概述

电动对夹蝶阀密封形式分为(三偏心金属密封、中线软密封、双偏心软密封)几种形式，采用回转型电动执行器和对夹式蝶阀阀体组成，电动对夹蝶阀可用于现场要求空间比较窄、管道距离较短的场合。蝶阀体内无连杆、螺栓等、工作可靠、使用寿命长，可以多工位安装，不受介质流向影响。电动对夹蝶阀广泛应用于化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中，作为气体介质调节流量或切断装置。

电动对夹蝶阀 主要技术参数

阀体形式 直通铸造阀

公称通径 DN50～1000mm

公称压力 PN1.0、1.6、2.5MPa

法兰标准 JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等

连接形式 法兰式、对夹式

阀盖形式 整体式

压盖型式 压板压紧式

密封填料 V型聚四氟乙烯填料、柔性石墨填料

阀板形式 蝶形

流量特性 近似等百分比

电源电压：220V/50Hz、380V/50Hz

输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC

防护等级：相当IP67、隔爆标志：ExdⅡBT4、手操功能：手柄、手轮

环境温度：-25～+70℃、环境湿度：≤95%

电动对夹蝶阀 主要特点

1、设计新颖、合理、结构独特，重量轻，启闭迅速。

2、密封件可以更换，密封性能可靠达到双向密封零泄漏。

3、密封材料耐老化、耐腐蚀，使用寿命长等特点。

4、两截式阀杆无销连接，结构简单紧凑，维修方便。

5、阀座密封与靠背一体结构，减少阀座变形量。

6、阀杆轴向定位装置，增强密封性、减少阀门扭矩。

7、可以任何位置安装，维修方便。
