概述:

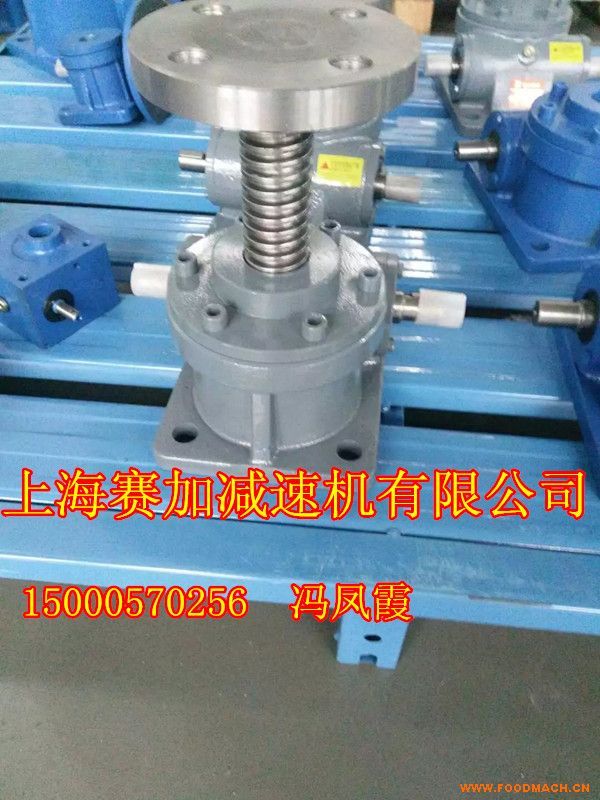

丝杆升降机，SWL系列蜗轮丝杠升降机是一种基础起重部件，符合JB/T8809—1998（原JB/ZQ4391—86）

标准。承载能力2.5—120T。

具有结构紧凑、体积小、重量轻、动力源广泛、噪音小、安装方便、使用灵活、功能多、配套形式多、

可靠性高、使用寿命长等优点。

用途：

*高输入转速1500r/min，*大提升速度2.7m/min。有不同的结构型式和装配方式，

提升高度按用户的要求制造。该装置可以自锁

型式和标记

1、结构型式 升降机按结构型式分为：

1型－丝杠同时作旋转运动和轴向移动；

2型－丝杠作旋转运动。丝杠上的螺母作轴向移动。

2、装配型式 升降机每种结构型式又分为两种装配型式：

A型－丝杠（或螺母）向上移动；

B型－丝杠（或螺母）向下移动。

3、丝杠头部型式

1型结构型式的丝杠 头部分为：

I（圆柱型）、II（法兰型）、III（螺纹型）、IV（扁头型）四种型式。

2型结构型式的丝杠头部分为：

I（圆柱型）和III（螺纹型）两种形式。

4、传动比

升降机分为两种传动比，即普通（P）和慢速（M）。

5、丝杠的防护

1型升降机丝杠的防护分为：基本型、防旋转型（F）和带防护罩型（Z）；

2型升降机丝杠的防护分为：基本型和带防护罩型（Z）。

特点

1、 JWM型（梯形丝杆型）适用于低速、低频率的场合, 主要构成部件为：精密梯形丝杆副与高精度蜗轮蜗杆副。

2、 价格经济、结构紧凑、操作简单、保养方便。

3、 低速、低频率：主要用于大负荷、低速与无需频繁 工作的场所。

4、保持载重：梯形丝杆具有自动锁定功能，即使没有制动装置也可保持载重。

二、丝杆升降机的型号：

SWL2.5、SWL5、SWL10、SWL15、SWL20、SWL25、SWL35、SWL50 JWM002、JWM005、JWM010、JWM025、JWM050、JWM100、JWM150、JWM200、JWM300、JWM500、JWM750、JWM1000

三、丝杆升降机相关行业标准：

JB/T 8809-1998 SWL蜗轮螺杆升降机 型式、参数与尺寸 JB/ZQ 4391-86 QWL 蜗轮丝杠升降机动性 型式与尺寸
