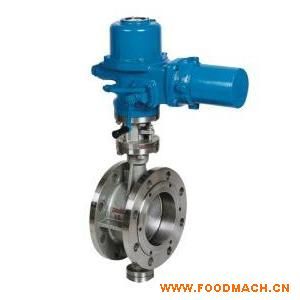

电动法兰式弹性硬密封蝶阀
产品详情：
电动法兰式弹性硬密封蝶阀的详细信息
产品名称：电动法兰式弹性硬密封蝶阀
产品型号：D943H
D943H电动法兰式弹性硬密封蝶阀产品概述
D943H电动法兰式弹性硬密封蝶阀采用一个“U”型不锈钢密封圈，该精密的弹性密封圈与经过抛光的蝶板三维偏心接触。解决了传统偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病,实现蝶板在开启瞬间密封面即分离,关闭接触即密封的效果,达到延长使用寿命、密封性能*佳的目的。因此被广泛地应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上，是调节流量和截断流体的*佳装置。
D943H电动法兰式弹性硬密封蝶阀特点
1、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长．
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。
D943H电动法兰式弹性硬密封蝶阀主要技术参数
公称通经DN（mm)
50～2000
公称药理PN（MPa)
0.6
1.0
1.6
2.5
密封试验(MPa)
0.66
1.1
1.76
2.75
强度试验(MPa)
0.9
1.5
2.4
3.75
适用温度
碳钢：-29℃～425℃ 不锈钢：-40℃～650℃
适用介质
水、空气、天然气、油品及弱腐蚀性流体
泄漏率
符合GB/T13927-92标准
驱动方式
蜗轮传动、电动、气动、液动
D943H电动法兰式弹性硬密封蝶阀主要零部件材料
零件名称
材料
阀体
铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板
铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢
密封圈
不锈钢、聚内脂、抗磨材料
阀杆
2Cr13、1Cr13不锈钢、铬钼钢
填料
柔性石墨
D943H电动法兰式弹性硬密封蝶阀采用标准
制造标准
JB/T 8527-97
法兰标准
GB9113-2000
结构长度标准
GB12221-89
检验标准
GB/T 13927-92
制造标准
JB/T 8527-97
法兰标准
GB9113-2000
D343H-10/16/25/气动法兰式弹性硬密封蝶阀主要外形连接尺寸
公称通经(DN)
主要尺寸
法兰尺寸和螺栓规格
1.0MPa
1.6MPa
2.5MPa
L
短／长
H1
H
D
D1
n-Фd
D
D1
n-Фd
D
D1
n-Фd
50
108／150
350
112
165
125
4-18
165
125
4-18
165
125
4-18
65
112／170
370
115
185
145
4-18
185
145
4-18
185
145
8-18
80
114／180
380
120
200
160
4-18
200
160
8-18
200
160
8-18
100
127／190
420
138
220
180
8-18
220
180
8-18
235
190
8-22
125
140／200
460
164
250
210
8-18
250
210
8-18
270
220
8-26
150
140／210
555
175
285
240
8-22
285
240
8-22
300
250
8-26
200
152／230
760
200
340
295
8-22
340
295
12-22
360
310
12-26
250
165／250
830
243
395
350
12-22
405
355
12-26
425
370
12-30
300
178／270
895
250
445
400
12-22
460
410
12-26
485
430
16-30
350
190／290
950
280
505
460
16-22
520
470
12-26
555
490
16-33
400
216／310
1190
305
565
515
16-26
580
525
16-26
620
550
16-36
450
222／330
1255
350
615
565
20-26
640
585
16-30
670
600
20-36
500
229／350
1305
380
670
620
20-26
715
650
20-30
730
660
20-36
600
267／390
1340
445
780
725
20-30
840
770
20-33
845
770
20-39
700
292／430
1520
480
895
840
24-30
910
840
24-36
960
875
24-42
800
318／470
1710
530
1015
950
24-33
1025
950
24-39
1085
990
24-48
900
330／510
1810
580
1115
1050
28-33
1125
1050
28-39
1185
1090
28-48
1000
410／550
1960
650
1230
1160
28-36
1255
1170
28-42
1320
1210
28-56
1200
470/630
2250
760
1455
1380
32-39
1485
1390
32-48
1530
1420
32-56
以上是电动法兰式弹性硬密封蝶阀的详细信息，如果你对电动法兰式弹性硬密封蝶阀的价格型号、图片有什么疑问，欢迎来电咨询！
