电站截止阀
产品详情：
电站截止阀的详细信息

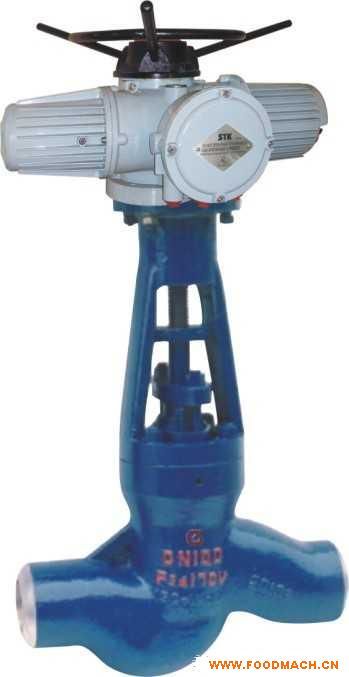

产品名称：电站截止阀
产品型号：J961Y-P54 220V
J961Y-P54电站截止阀简介：
J961Y-P54 100V电站截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。截止阀只适用于全开和全关，不允许作调节和节流。
J961Y-P54电站截止阀参数：
产品型号
Producttype 公称压力
PN/MPa
Nominal
pressure 试验压力/MPa
TeStDreSSure 工作压力/MPa
Workingpressure 工作温度/℃
Working
temperature 适用介质
Appicable
medium
壳体强度
Shell strength test 密封
Sealing P54 P55 P57
J961(H/Y)-1OO 10 15 11 / / / ≤450 水、蒸汽、油品
Water，Steam,
oil goods
J961(H/Y)-200 20 30 22 / / /
J961(H/Y)-250 25 38 28 / / / 蒸汽 Steam
J961(H/Y)-320 32 48 36 / / /
J961Y-P54/1OOV / 30 22 1O / / ≤540
J961Y-P54/140V / 38 28 14 / /
J961Y-P54/170V / 48 36 17 / /
J961Y-P55/1OOV / 38 28 / 1O /
≤555
J961Y-P55/140V /
48
36
/ 14 /
J961Y-P55/170V / 53 39 / 17 /
J961Y-P57/1OOV / 48 36 / / 1O ≤570
J961Y-P57/140V / 55 40 / / 14
J961Y-P57/170V / 60 44 / / 1
J961Y-P54电站截止阀尺寸：
公称通径
DN Nominal
diarneter J961(H,Y)-100、200、250、320 J961Y-P54/100V、P54/140V、P54/170V
主要外形尺寸和连接尺寸/mm
Main external and connecting dimensions
L D1 D2 D3 ∝ H
15 150 17 36 / 37.5o 518
20 135 170 22 42 / 37.5o 518
25 135 170 26 42 / 37.5o 518
32 170 180 31 44 / 37.5o 560
40 230 38 60 / 37.5o 545
50(1) 250 50 82 / 32o 728
50(2) 320 350 50 82 / 32o 748
65 370 260 69 1OO 11O 32o 829
80 400 430 470 84 108 130 32o 898
100 455 560 107 144 165 32o 913
注：DN50为两种结构
Note：Two type for DN50
J961y-P55/100V、P55/140V、P55/170V J961y-P57/100V、P57/140V、P57/170V
15 150 17 40 / 37.5o 518
20 135 170 22 46 / 37.5o 518
25 135 170 26 46 / 37.5o 518
32 170 180 31 49 / 37.5o 560
40 230 38 60 / 37.5o 545
50(1) 250 50 90 / 32o 728
50(2) 320 350 50 90 / 32o 748
65 370 260 69 104 115 32o 829
80 400 430 470 84 11O 140 32o 898
100 455 560 107 148 170 32o 913
订货须知：
一、①产品名称与型号②产品口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定型号，请按阀门型号直接向我们正光销售部订购。
三、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们正光的阀门*为您审核把关。
