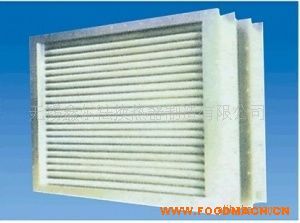

一、用途
　　空气冷却器用于电机通风冷却系统，空气调节系统。也能做为大型风机盘管机组的部件。
二 、结构
　空气冷却器可分为单箱和双箱两种结构。单台使用时选用单箱，两台串联时选用双箱，单箱和双箱体结构相同，区别为双箱时上箱装配两组上托轮及两个吊环，下箱装配两组下托轮及两个吊环；单箱结构双箱结构的下箱相同。
   汽轮发电机运行时和其他电机一样要产生能量损耗，主要为涡流损失。这部份损耗功率在电机内部转变为热量，因而使发电机转子和定子线圈发热。为了不使发电机线圈的绝缘材料因温度过高而降低其绝缘强度，引起绝缘损坏高，必须不断地排出这些由于损耗而产生的热量。
一、对空气冷却系统的要求
    在密封式系统中，空气本身是通过空气冷却器来完成热量传递的，冷却器管内有冷却水流过，在发电机内受热的空气在管束中间流动受到冷却后再循环使用。对冷却系统的要求如下：
1、送往发电机的冷空气的温度不应超过35℃；
2、冷却器空气出口温度和冷却水进口温度*小差值不应小于4~5℃；
3、空气不能冷却到20℃以下，以免其中水份凝结在冷却器或发电机的线圈上（称结露）破坏线圈的绝缘。
二、空气冷却器结构
    汽轮发电机的空气冷却器是由管束排列组成的，管内通以冷却水，需要冷却的空气在管束之间循环而得到冷却，为了增加水管和空气的接触面积，使其强化传热，在冷却器水管的外部表面装有许多铝质合金鳞片状薄片或螺旋形散热丝。
 为了检查、检修和安装大型空气冷却器的方便，常将一个空气冷却器分成4列6组。空气冷却器内的冷却水通常由供汽轮机凝汽器的冷却水供给，冷却水的流程一般是双流程或单流程的形式。当冷却水的进口温度大于30℃时，空气在冷却器内的冷却效果大大降低，由此会影响到发电机的出力，所以在夏季天气炎热地区，空气冷却器的冷却水源可使用进水温度较低的工业水。
Ⅱ型空气冷却器安装及外型尺寸
 水管数
(根)
水
路
数

(个)
I L A B A1 A2 B1 B2 L1 n D D1 n1 d 公称换热容量
(千瓦)
KR Ⅱ 6 × 18--1200 6 × 18=108 4 1200 1470 420 1090 330 55 350 400 1225 6 215 180 8 18 70
KR Ⅱ 6 × 18--1700 4 1700 1970 1725 100
KR Ⅱ 6 × 18--2400 4 2400 2670 2425 130
KR Ⅱ 6 × 18--2800 4 2800 3070 2825 160
KR Ⅱ 6 × 18--3400 4 3400 3670 3425 200
KR Ⅱ 6 × 18--800 8 × 6.5=52 2 800 1070 485 435 420 115 0 150 825 4 160 130 4 14 25
KR Ⅱ 8 × 6.5--1200 2 1200 1470 1225 35
KR Ⅱ 8 × 6.5--1400 2 1400 1670 1425 45
KR Ⅱ 8 × 6.5--1700 2 1700 1970 1725 55
KR Ⅱ 8 × 6.5--2000 2 2000 2270 2025 65
KR Ⅱ 8 × 6.5--2400 2 2400 2670 2425 75
KR Ⅱ 8 × 6.5--2800 2 2800 3070 2825 85
KR Ⅱ 8 × 6.5--3400 2 3400 3670 3425 100
KR Ⅱ 8 × 6.5--1200 8 × 18=144 4 1200 1470 540 1090 450 90 350 400 1225 6 215 180 8 18 100
KR Ⅱ 8 × 18--1700 4 1700 1970 1725 150
KR Ⅱ 8 × 18--2400 4 2400 2670 2425 200
KR Ⅱ 8 × 18--2800 4 2800 3070 2825 250
KR Ⅱ 8 × 18--3400 4 3400 3670 3425 300
KR Ⅱ 6 × 22--1200 6 × 22=132 1 1200 1470 420 1290 330 55 400 450 1225 6 215 180 8 18 85
KR Ⅱ 6 × 22--1700 1 1700 1970 1825 120
KR Ⅱ 6 × 22--2400 1 2400 2679 2425 170
KR Ⅱ 6 × 22--2800 1 2800 3070 2825 200
KR Ⅱ 6 × 22--3400 1 3400 3670 3425 250
KR Ⅱ 8 × 22--1700 8 × 22=176 4 1700 1970 540 1290 150 90 400 450 1725 6 215 180 8 18 170
KR Ⅱ 8 × 22--2400 1 2400 2670 2425 250
KR Ⅱ 8 × 22--2800 1 2800 3070 2825 300
KR Ⅱ 8 × 22--3400 1 3400 3670 3425 350
KR Ⅱ 6 × 14--1200 6 × 14=84 4 1200 1470 420 890 330 55 250 300 1225 6 215 180 8 18 50
KR Ⅱ 6 × 14--1700 1 1700 1970 1725 75
KR Ⅱ 6 × 14--2400 1 2400 2670 2425 105
KR Ⅱ 6 × 14--2800 1 2800 3070 2825 125
KR Ⅱ 6 × 14--3400 1 3400 3670 3425 150
