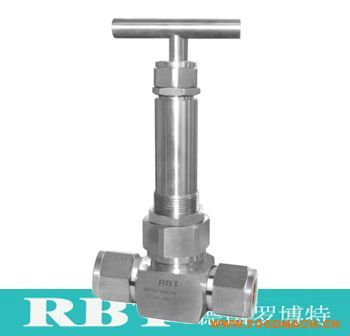

进口双卡套波纹管针型阀（德国罗博特品牌）

产品概述

     德国罗博特（RBT）品牌：进口双卡套波纹管针型阀的波纹管下部连接采用过渡接头与阀杆焊接上部连接采用法兰或过渡接头与阀盖连接，*容易泄漏的地方是波纹管和接头的连接处和法兰连接处或上部接头与阀盖的焊接处。连接处采用上下石墨垫或缠绕垫来保证密封。下部接头与阀杆的焊接和上部接头与阀盖的焊接较波纹管与接头的焊接容易保证焊接质量以保证密封。

工作原理　

在卡套螺母拧紧一又四分之一转的过程中，接头内部依次完成下面设计好的动作。　　

1、通过螺纹机械式推进，卡套螺母向前运动推动后卡套向前，同时后卡套推动前卡套向前运动；

2、接头本体的*向内挤压前卡套；　　

3、前卡套消除它的内径与管子外径间的公差；　　

4、随着后卡套的推进，前卡套向前向内动作，后端抬起，与接头本体斜面形成密封；　　

5、随着管子更大的变形和本体斜面与前卡套接触面的增大，更大的阻力迫使后卡套向内动作，从而在管子上形成第二道牢固的支撑；　

6、在卡套螺母拧紧一又四分之一转，它前进了1/16inch（1.52mm），接头完成了密封，抱紧管子的作用。

产品特征

低扭矩；

过力矩保护；

上密封技术；

可灵活更换的填料及软阀座从而延长其使用寿命；

100%通过静电压测试；

符合NACEMR-01-75*新版本要求。

技术参数

规格范围：DN3-DN25

温度范围：-20℃≈350℃

压力范围：PN64

阀体材质：SS304/SS316/WC6/WC9

阀杆材质：SS304/SS316/WC6/WC9

阀盖材质：SS304/SS316/WC6/WC9

阀芯材质：SS304/SS316/WC6/WC9

连接方式：卡套式、内螺纹、焊接式

应用场合：广泛应用于化工、治炼、制药、电力、热力石油、液化气、建筑等行业，*适用于易燃、易爆、导热油、高纯度、有毒等介质的管路上。
