产品关键词：进口一次门针型阀 进口二次门针型阀
- 产品名称：进口一次门针型阀（RBT德国原装进口针阀）
- 产品编号：
- 产品商标：RBT
- 产品规格：见说明
- 参考价格：面议
- 更新时间：2017/12/25 17:00:41
- 点击次数：346次

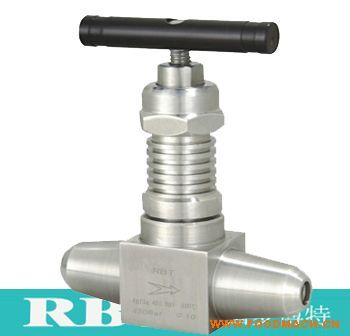

进口一次门针型阀（RBT德国罗博特品牌）
→产品介绍
德国罗博特（RBT）品牌：进口一次门针型阀这种紧凑且经济型的RBT-1系列连体对焊截止阀是按照*高的标准生产的。设计扭矩低，即轻便又易于操作。硬座STL压力1000PSI(414BAR)。其高精密度的金属阀盖与阀体密封以使它适合高压的工作要求。
Germany Robert RBT import a door needle valve RBT-1 series socket welded globe valve is designed with the most compact and economical pattern with lightweight and low torque for easy operation,and rated up to 1000PSI(414BAR)@200 F With stellite-welded stem tip.lthas a high integrity matal to matal body bonnet seal suitable for highpressure use.
→设计特征Design Features
1、紧凑而轻便；
2、柔性石墨密封压力装置，阀杆操作时*无泄漏；
3、螺纹下的密封填料可以防止螺纹被流体介质所腐蚀；
4、两个流量口，有合适的流量方向。
Compact and lightweight.
Pressure responsive Graphoil packing seal arrangement
positive no slack stem action
Packing seal below actuating threads to prevent thread contamination by the process medium
Bi-directional flow,with preferred flow indicated.
→技术参数
工作温度：硬座STL+石墨≤570℃。
入口密封按标准设置。
可灵活更换的填料从而延长其使用寿命。
所有主要元件的原材料都是可追溯的。
100%通过静压测试。
倒关密封延长填料寿命。
所有材料性能结构都达到NACE MR-01-75*新版本要求。
Temperature rating up to 570℃ with metal seat&graphite packing
Ingress seals fitted as standard
Flexible packing for replacement can extend field life further.
Full material traceability of main components
100% Hydrostatic testing
Back sealing stem to extend packing life
Materials of contruction can be supplied to meet the requirements of NACE MR-01-75 latest revision
→主要零件材料 Materials of main parts
序号 NO. | 零件名称 Part name | 材质 Material |
1 | 阀体 Body | 20# A105 SS304 SS304L SS316 SS316L |
2 | 阀盖垫片 Bonnet Gasket | 紫铜(Red copper) PTFE |
3 | 阀盖Bonnet | 20# A105 SS304 SS304L SS316 SS316L |
4 | 填料 Packing | PTFE 柔性石墨(Expanded Graphite) |
5 | 填料垫 Packing Seat | PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite) |
6 | 填料压盖 Packing Gland | 20# A105 SS304 SS304L SS316 SS316L |
7 | 锁紧螺母 Lock Nut | 20# A105 SS304 SS304L SS316 SS316L |
8 | 阀杆 Stem | 20# A105 SS304 SS304L SS316 SS316L |
9 | 手轮 Handle | 20# A105 SS304 SS304L SS316 SS316L |
10 | 带帽螺母Hooded Nut | 20# A105 SS304 SS304L SS316 SS316L |
→连接尺寸Connection size
ITEM NO. | 公称通径 DN Nominal bore | ø | H | L | D0 |
RBT-1 | DN6 | 10 | 110 | 100 | 80 |
RBT-2 | DN10 | 14 | 145 | 110 | 100 |
RBT-3 | DN15 | 16 | 165 | 120 | 110 |
RBT-4 | DN20 | 20 | 180 | 140 | 130 |
