产品关键词：进口内螺纹针型阀 进口美标内螺纹针型阀
- 产品名称：进口内螺纹针型阀（RBT德国原装进口针阀）
- 产品编号：
- 产品商标：RBT
- 产品规格：见说明
- 参考价格：面议
- 更新时间：2017/12/25 17:00:41
- 点击次数：223次

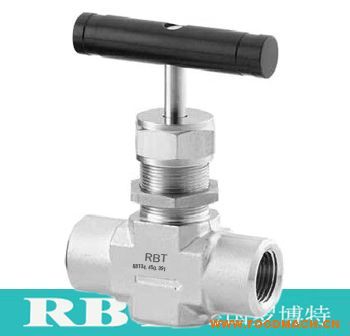

进口内螺纹针型阀（RBT德国罗博特品牌）
→产品简介
德国罗博特（RBT）品牌：进口内螺纹针型阀这种紧凑且经济型的BWJ系列针型阀是按照*高的标准生产的。设计扭矩低，即轻便又易于操作。压力高达6000PS1(414BAR)或10000PS1(690BAR)。它极度完整的金属阀体对金属阀盖密封以使它适合高压的工作要求。
Germany RBT imported screw type valve BWJseries needle valve is designed with the most compact and economical pattern with lightweight and lowtorquefor easy operation,and rated up to 6000PS1(414BAR)@2000 with soft seat,up to 1 0000PSI(690BAR)@2000 F with metal seat.lt has a high integrity metal to metal body bonnet seal suitable for high pressure use.
→产品特点
设计特征
紧凑而轻便
o型圈+方形圈密封压力装置;阀杆操作时*无泄漏
两个流量口，有合适的流量方向。
Design Features
Compact and lightweight.
Pressure responsive Viton packing seal arrangement
positive no slack stem action.
Bi-directional flow,with preferred flow indicated.
→技术参数
工作温度:-30℃至500℃
入口密封按标准设置。
可灵活更换的填料及软阀座从而延长其使用寿命。
所有主要元件的原材料都是可追溯的。
100%通过静压测试
所有材料性能结构都达到NACE MR-01-75*新版本要求。
Temperature rating -30℃ to 500℃
Ingress seals fitted as standard.
Flexible packing for replacement can extend field life further.
dull material traceability of main components.
1000o Hydrostatic testing.
Materials of contraction can be supplied to meet the requirements
of NACE MR-01-75 latest revision
→主要零件材料/Materials of main parts
序号 NO. | 零件名称 Part name | 材质 Material |
1 | 阀体 Body | 20# A105 SS304 SS304L SS316 SS316L |
2 | 阀盖垫片 Bonnet Gasket | 紫铜(Red copper) PTFE |
3 | 阀盖Bonnet | 20# A105 SS304 SS304L SS316 SS316L |
4 | 填料垫 Packing Seat | PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite) |
5 | 填料 Packing | PTFE 柔性石墨(Expanded Graphite) |
6 | 填料压盖 Packing Gland | 20# A105 SS304 SS304L SS316 SS316L |
7 | 阀杆 Stem | 20# A105 SS304 SS304L SS316 SS316L |
8 | 手柄 Handle | 20# A105 SS304 SS304L SS316 SS316L |
9 | 内六角螺钉 Hexagon Screw | 20# A105 SS304 SS304L SS316 SS316L |
→连接尺寸Connection size
ITEM NO. | 公称通径 DN Nominal bore | Td | H | L | L1 | N |
RBT-JH-d-1 | DN6 | NPT1/4 | 75 | 58 | 75 | 60 |
RBT-JH-d-2 | G1/4 | 85 | 58 | - | 60 | |
RBT-JH-d-3 | DN10 | NPT3/8 | 75 | 58 | 78 | 60 |
RBT-JH-d-4 | G3/8 | 87 | 58 | - | 60 | |
RBT-JH -d-5 | DN15 | NPT1/2 | 77 | 68 | 86 | 60 |
RBT-JH -d-6 | G1/2 | 87 | 60 | - | 60 | |
RBT-JH -7 | DN20 | G3/4 | 100 | 70 | - | 60 |
RBT-JH -d-8 | DN25 | Rc1(Rp1) | 110 | 78 | - | 60 |
RBT-JH -d-9 | DN32 | G1-1/4 | 130 | 102 | - | 60 |
→应用场合：水、油品、蒸汽、天然气，石油化工，海洋石油平台，化工化学，电力工业气及某些腐蚀性液体等介质。
