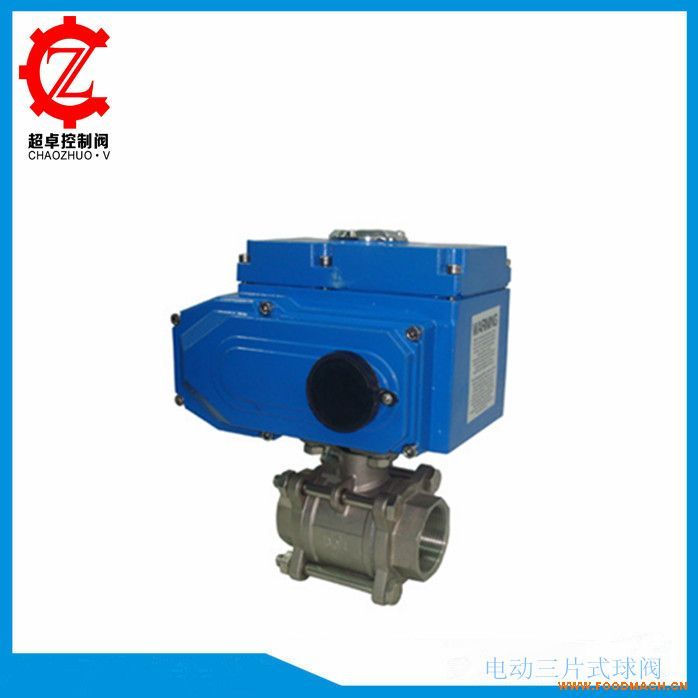

- 产品名称：电动三片式球阀【超卓阀门】
- 产品编号：78
- 产品商标：超卓阀门
- 产品规格：常规
- 参考价格：面议
- 更新时间：2025/4/30 13:44:05
- 点击次数：415次
一.电动三片式球阀 特点
电动三片式螺纹球阀体积小，是由三部分阀壳组成，由四只较长螺栓从两端夹住中间阀体与阀球而成。其优点是维修拆卸时不用拆卸管路螺纹，而直接拆卸四只螺栓，阀体中间部分既可取出。工作原理也是通过气动执行器90度的旋转来带动球体的旋转以达到介质的流通与阻断。执行器与阀体的直接连接减少了发生故障的机率。适用于轻工机械体积小空间窄的场合。
（1）防火、防静电设计
（2）阀杆防爆出装置
（3）阀球上设计有压力平衡孔
（4）双层阀杆填料与对压碟型弹片装置
二.电动三片式球阀 选项参数
电动执行器选配：PLVE系列、PLVQ系列
作用形式： 普通开关型、调节型（4～20mA）
环境温度： -30℃～+70℃
电源电压： AC220V、AC380V（其他定制DC24等）50/60Hz
防护等级： IP67、IP68可选
功能选项 （可选）
防 爆 型： 防爆等级：dⅡBT3/T4
信号反馈： 有源信号、S无源信号
带加热器： 可在潮湿环境中干燥执行器内元件（可选）
手动功能： 电动执行器带有手动开阀、关阀功能
调 节 型： 输入4～20mA信号,实现阀门调节功能
备注: 电动执行器参数请另参考所选配的电动执行器资料.
三.电动三片式球阀 球阀阀体参数
公称压力：PN64、1000WOG、PN130、2000 WOG、
连接方式：螺纹 （二片式、三片式）
阀体材质：不锈钢CF8（304）、CF8M（316）
阀球材质：不锈钢CF8（304）、CF8M（316）
密封材料：PTFE、PPL、合金
阀杆材质：304、316不锈钢
适用温度范围：-20℃～232℃～350℃，金属密封：450℃~600℃
适用介质：水、油、气、粉末，各种有机溶剂等某些腐蚀性液体（W·O·G）
四.电动三片式球阀 主要技术参数
空气驱动 | 压缩空气4-6bar(可带手轮) |
电驱动 | DC24V、AC220V、AC380V |
公称通经 | 15～250mm |
公称压力 | 1.6～4.0Mpa |
适用温度 | PTFE：-29～+178℃ |
EK：-29～+250℃ | |
连接方式 | 法兰 |
阀结构 | 两块式 |
阀体材质 | 316L、316、304、304L、碳钢 |
阀球材质 | 316L、316、304、304L |
密封材质 | PTFE、EK |
适用介质 | 气体、水及油类等 |
可选附件 | 限位开关、定位器、电磁阀、减压阀 |
五.电动三片式球阀 设计标准
三块式 | 测试检验 | API598，EN12266 |
螺纹接端 | ASME B1.20，BS21 DIN2999/259，BSP ISO7/1，ISO228/1 JIS B 0203 | |
对焊接端 | ASME B16025 | |
套焊接端 | ASME B16.11 | |
阀兰接端 | ASME B16.5 DIN2542～2545 JIS B2238 | |
两块式 | 测试检验 | API598，EN12266 |
螺纹接端 | ASME B1.20，BS21 DIN2999/259，BSP ISO7/1，ISO228/1 JIS B 0203 |
六.电动三片式球阀 主要零部件材料
序号 | 零件名称 | 材质 |
1 | 螺栓 | 不锈钢304 |
2 | 接头 | 不锈钢CF8、CF8M |
3 | 阀座 | PTFE |
4 | 球体 | 不锈钢304、316 |
5 | 阀体 | 不锈钢CF8、CF8M |
6 | 螺母 | 不锈钢304 |
7 | 阀杆 | 不锈钢304、316 |
8 | 垫片 | PTFE |
9 | 填料 | PTFE |
10 | 压盖 | 不锈钢304、316 |
11 | 支架 | 不锈钢CF8 |
12 | 连接套 | 不锈钢304、316 |
七.电动三片式球阀 主要外形及连接尺寸
.电动三片式内螺纹球阀 压力为1.6MPa尺寸数据
