产品关键词：Q941TC 电动陶瓷球阀 陶瓷球阀 Q941TC球阀

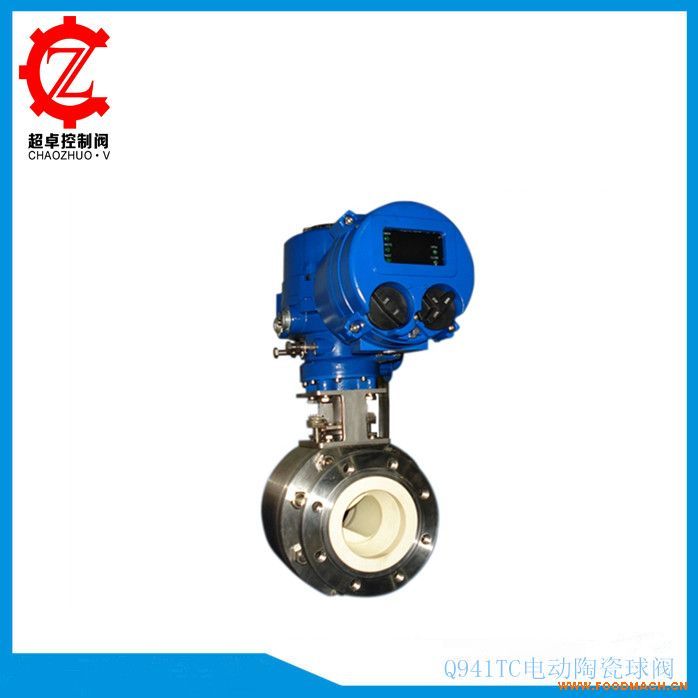

- 产品名称：Q941TC电动陶瓷球阀【超卓阀门】
- 产品编号：77
- 产品商标：超卓阀门
- 产品规格：常规
- 参考价格：面议
- 更新时间：2018/1/25 11:29:04
- 点击次数：227次
Q941TC电动陶瓷球阀内部阀芯组件采用的是增韧氧化铝或氧化锆陶瓷，其化学稳定性及硬度极高（洛氏硬度HRC88）， 仅次于金刚石,具有极高的耐磨损、耐腐蚀、耐冲蚀性能，而且隔热性好，热膨胀系数小, 有高硬度及高电热绝缘性,适用于高硬度的颗粒介质，或有软颗粒但又有腐蚀性的介质管道上作启闭之用。广泛应用于很难使用金属或其他材质的恶劣工况下，如化学设备，废物焚化设备，烟气脱硫设备等，覆盖电力、石油、化工、冶金、采矿、污水处理等工业领域。
球体采用先进研磨设备及工艺制造，球圆度精度高，表面质量好，与阀座对研后，利用Zr02结构陶瓷的自润滑性，具有优异的密封性能。彻底改变了金属硬密封球阀易泄漏、扭矩大、密封面不耐腐蚀的缺点。
Q941TC电动陶瓷球阀主要零部件材料：
序号No. | 名称 | 材料 | 序号No. | 名称 | 材料 |
1 | 阀盖 | A105/SS304 | 7 | 螺柱 | A193-B7/B8 |
2 | 中阀体 | A105/SS304 | 8 | 螺母 | A194-2H/B8 |
3 | 接管 | 高强度结构陶瓷 | 9 | 阀杆 | SS316/SS316L |
4 | 球体 | 高强度结构陶瓷 | 10 | 支架(电、气动) | Q235/SS304 |
5 | 阀座 | 高强度结构陶瓷 | 填料函(手动) | Q235/SS304 | |
6 | 中体 | 高强度结构陶瓷 | 11 | 驱动装置 | 组件 |
Q941TC电动陶瓷球阀主要外形和连接尺寸：
Q941TC电动陶瓷球阀(GB/T 9113) :
DN | L | PN10(1.0MPa) | PN16(1.6MPa) | ||||||||||
D | D1 | D2 | b | f | Z-d | D | D1 | D2 | b | f | Z-d | ||
15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-Ф14 | 95 | 65 | 45 | 16 | 2 | 4-Ф14 |
20 | 130 | 105 | 75 | 58 | 18 | 2 | 4-Ф14 | 105 | 75 | 58 | 18 | 2 | 4-Ф14 |
25 | 140 | 115 | 85 | 68 | 18 | 2 | 4-Ф14 | 115 | 85 | 68 | 18 | 2 | 4-Ф14 |
32 | 165 | 140 | 100 | 78 | 18 | 2 | 4-Ф18 | 140 | 100 | 78 | 18 | 2 | 4-Ф18 |
40 | 165 | 150 | 110 | 88 | 18 | 3 | 4-Ф18 | 150 | 110 | 88 | 18 | 3 | 4-Ф18 |
50 | 203 | 165 | 125 | 102 | 18 | 3 | 4-Ф18 | 165 | 125 | 102 | 18 | 3 | 4-Ф18 |
65 | 220 | 185 | 145 | 122 | 18 | 3 | 4-Ф18 | 185 | 145 | 122 | 18 | 3 | 4-Ф18 |
80 | 241 | 200 | 160 | 138 | 20 | 3 | 8-Ф18 | 200 | 160 | 138 | 20 | 3 | 8-Ф18 |
100 | 305 | 220 | 180 | 158 | 20 | 3 | 8-Ф18 | 220 | 180 | 158 | 20 | 3 | 8-Ф18 |
125 | 356 | 250 | 210 | 188 | 22 | 3 | 8-Ф18 | 250 | 210 | 188 | 22 | 3 | 8-Ф18 |
150 | 394 | 285 | 240 | 212 | 22 | 3 | 8-Ф22 | 285 | 240 | 212 | 22 | 3 | 8-Ф22 |
200 | 457 | 340 | 295 | 268 | 24 | 3 | 8-Ф22 | 340 | 295 | 268 | 24 | 4 | 12-Ф22 |
250 | 533 | 395 | 350 | 320 | 26 | 3 | 12-Ф22 | 405 | 355 | 320 | 26 | 4 | 12-Ф26 |
300 | 610 | 445 | 400 | 375 | 26 | 4 | 12-Ф22 | 460 | 410 | 375 | 28 | 4 | 12-Ф26 |
Q941TC电动陶瓷球阀ASME B16.5 :
DN | L | Class150 | |||||
D | D1 | D2 | b | f | Z-d | ||
1/2 | 110 | 89 | 60.5 | 35 | 2 | 12 | 4-16 |
3/4 | 117 | 98 | 70.0 | 43 | 2 | 12 | 4-16 |
1 | 127 | 108 | 79.5 | 51 | 2 | 12 | 4-16 |
11/4 | 140 | 117 | 89.0 | 64 | 2 | 13 | 4-16 |
11/2 | 165 | 127 | 98.5 | 73 | 2 | 15 | 4-16 |
2 | 178 | 152 | 120.5 | 92 | 2 | 16 | 4-19 |
21/2 | 190 | 178 | 139.5 | 105 | 2 | 18 | 4-19 |
3 | 203 | 190 | 152.5 | 127 | 2 | 19 | 4-19 |
4 | 229 | 229 | 190.5 | 157 | 2 | 24 | 8-19 |
5 | 254 | 254 | 216.0 | 186 | 3 | 24 | 8-22 |
6 | 267 | 279 | 241.5 | 216 | 3 | 26 | 8-22 |
8 | 292 | 343 | 298.5 | 270 | 3 | 29 | 8-22 |
10 | 330 | 406 | 362.0 | 324 | 4 | 31 | 12-25 |
