产品关键词：电动软密封蝶阀 软密封蝶阀 电动蝶阀 D971X
- 产品名称：电动软密封蝶阀【超卓阀门】
- 产品编号：54
- 产品商标：超卓
- 产品规格：常规
- 参考价格：面议
- 更新时间：2025/4/30 13:44:28
- 点击次数：398次
产品介绍:
【基本介绍】

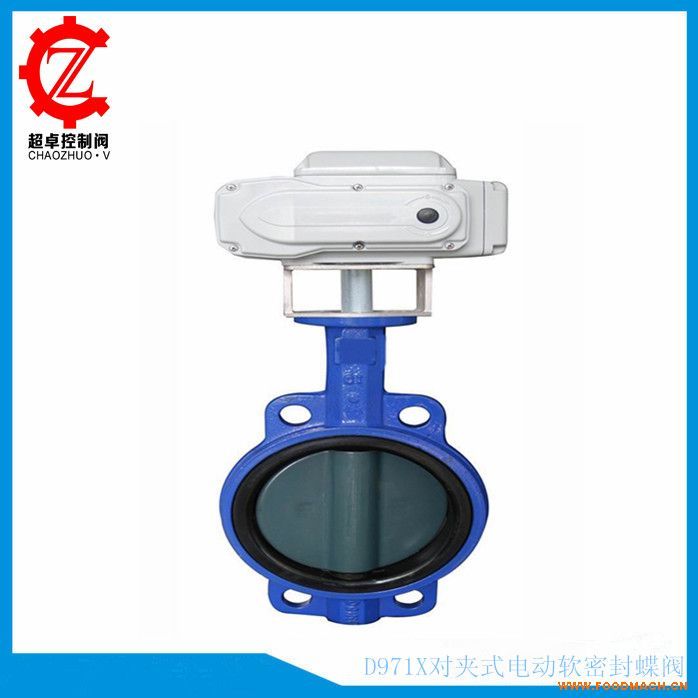

D971X对夹式电动软密封蝶阀是用随阀柑转动的圆形蝶板做启闭性，以实现启用动作的气动阀门主要做截断阀使用，亦可设计成具有调节或段阀兼调节的功能，目前碟阀在低压大中口径管道上的使用越来越多。本类阀门在管道中一般应当水平安装。
产品特点
1、本阀采用的结构，具有越关越紧的密封功能，密封性能可靠。
2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。
3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。
4、蝶板采用框架结构，强度高，过流面积大，流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
7、本阀结构独特，操作灵活，省力，方便。
【D971X对夹式电动软密封蝶阀工作原理】
D971X对夹式电动软密封蝶阀是用随阀柑转动的圆形蝶板做启闭性,以实现启用动作的气动阀门主要做截断阀使用,亦可设计成具有调节或段阀兼调节的功能，碟阀在低压大中口径管道上的使用越来越多。
【图纸参数】
【性能规范】
公称通径 | DN50-800 |
公称压力 | 1.0-1.6 |
适用温度 | 60-135 |
适用介质 | 水、油品、气体等 |
【主要零部件材料】
零件名称 | 材料名称 |
阀体 | 灰铸铁、球墨铸铁 |
蝶板 | *墨铸铁（表面镀硬铬）、铜合金、不锈钢 |
阀体密封圈 | 酚醛树脂或铝合金衬丁腈橡胶、乙丙橡胶、氟橡胶 |
衬套 | 铜合金或铜背烧结四氟 |
【D971-10主要外形及结构尺寸】
DN | L | D | z*￠d | H1 | H2 | H3 | D1 | C | K | K1 | L1 | L2 | 重量kg |
50 | 43 | 125 | 4*￠18 | 70 | 110 | 320 | 210 | 60 | - | - | - | - | 30 |
65 | 46 | 145 | 4*￠18 | 78 | 122 | 320 | 210 | 60 | - | - | - | - | 31 |
80 | 46 | 160 | 4*￠18 | 88 | 132 | 320 | 210 | 60 | - | - | - | - | 31 |
100 | 52 | 180 | 8*￠18 | 110 | 144 | 320 | 210 | 60 | - | - | - | - | 33 |
125 | 56 | 210 | 8*￠18 | 132 | 168 | 320 | 210 | 60 | - | - | - | - | - |
150 | 56 | 240 | 8*￠23 | 146 | 188 | 320 | 210 | 60 | - | - | - | - | 40 |
200 | 60 | 295 | 8*￠23 | 217 | 234 | 450 | 200 | - | 200 | 209 | 343 | 170 | 47 |
250 | 68 | 350 | 12*￠23 | 252 | 274 | 450 | 200 | - | 200 | 209 | 343 | 170 | 90 |
300 | 78 | 400 | 12*￠23 | 283 | 309 | 450 | 200 | - | 200 | 209 | 343 | 170 | 109 |
350 | 78 | 460 | 16*￠23 | 308 | 345 | 450 | 200 | - | 200 | 209 | 343 | 170 | 169 |
400 | 102 | 515 | 16*￠25 | 348 | 395 | 450 | 200 | - | 200 | 209 | 343 | 170 | 185 |
450 | 114 | 565 | 20*￠25 | 373 | 428 | 493 | 200 | - | 200 | 209 | 343 | 170 | - |
500 | 127 | 620 | 20*￠25 | 408 | 465 | 493 | 200 | - | 200 | 209 | 343 | 170 | 242 |
600 | 154 | 725 | 20*￠30 | 474 | 538 | 493 | 200 | - | 200 | 209 | 393 | 170 | 384 |
700 | 165 | 840 | 24*￠30 | 535 | 600 | 508 | 200 | 209 | - | - | - | - | 485 |
800 | 190 | 950 | 24*￠33 | 562 | 680 | 508 | 200 | 209 | - | - | - | - | 650 |
电动软密封蝶阀订货须知：
一、①电动软密封蝶阀产品名称与型号②电动软密封蝶阀口径③电动软密封蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定超卓公司的ZDSP电动单座调节阀型号，请按电动软密封蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的超卓阀门*为您审核把关。
