产品关键词：电动法兰软密封蝶阀 法兰软密封蝶阀 软密封蝶阀 D941X

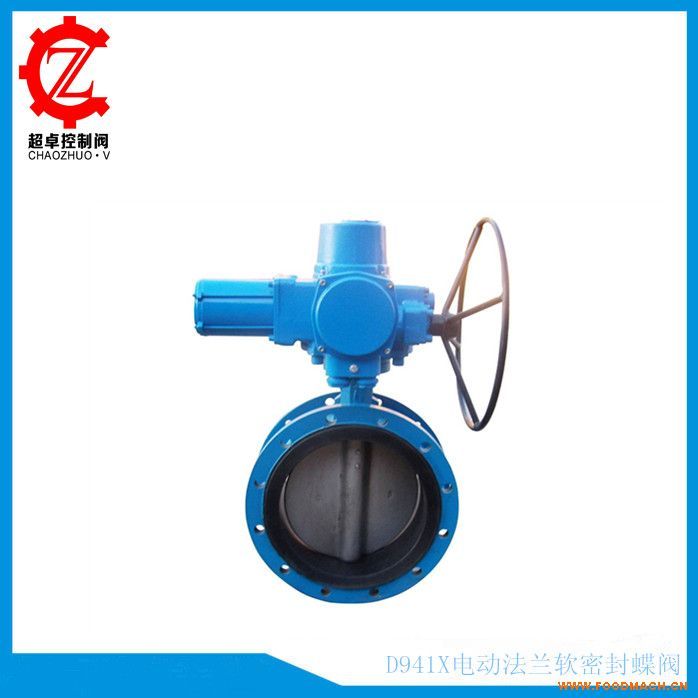

- 产品名称：D941X电动法兰软密封蝶阀【超卓阀门】
- 产品编号：52
- 产品商标：超卓
- 产品规格：常规
- 参考价格：面议
- 更新时间：2026/3/18 8:45:08
- 点击次数：493次
一、D941X电动法兰式软密封蝶阀产品概述:
1、可以任何位置安装、维修方便。
2、操力矩小，操作方便，省力灵巧。
3、设计新颖、合理，结构独特，重量轻，启闭迅速。
4、密封材料耐老化、耐腐蚀，使用寿命长等特点。
5、 密封件可以更换，密封性能可靠达到双向密封零泄漏。
二、D941X电动法兰式软密封蝶阀采用标准:
制造标准 | GB/T12238-1989；lS0 10631-1994；BS EN593-1998 |
法兰标准 | GB/T17241．6-1998：IS0 7005-2；BSEN 1092-2002 |
结构长度标准 | GB/T1 2221-1989：lS0 5752-1988；BS EN558-1 |
检验标准 | GB/T13927-1992；JB/T9092-1999；S0 5028-1993；BS 6755-l-1986 |
三、D941X电动软密封法兰蝶阀 特点
1. 电动启闭，具有任意调整、止回和截止功能。操作方便，安全可靠。
2. 节能驱动，与普通蝶阀同样的驱动电机即可实现快关段高速小转矩和慢关低段大转矩的功能。
3.本阀可连续实现慢开、快开或快关、慢关的动作，并有效的防止了泵出口介质倒流和水锤的产生。
4. 安装在泵出口时，本蝶阀同时具有止回啊和闸阀的共同功能，因此可以一阀代两阀，节约安装空间，节省管网造价。
5. 当发生事故或停电时，可以通过手动操作控制蝶阀启闭。
6. 流阻小。本阀全开时流阻系数不超过0.3，因此可以节约能源，降低管路的运行费用。
四、D941X电动软密封法兰蝶阀 执行标准
设计制造 | 法兰连接尺寸 | 结构长度 | 压力试验 |
GB12238 | GB2555-2526-8 | GB12221 | GB/T13927 |
五、D941X电动软密封法兰蝶阀 主要技术参数
公称压力（MPa） | 0.25 | 0.6 | 1.0 | |
公称通经（mm） | 1000～2400 | 800～2400 | 500～1600 | |
试验压力 | 强度试验 | 0.375 | 0.90 | 1.5 |
密封试验 | 0.275 | 0.66 | 1.1 | |
适用介质 | 水、海水 | |||
适用温度（℃） | ≤80℃ | |||
安装方式 | 立式、卧式 | |||
六、D941X电动软密封法兰蝶阀 主要零部件材料
零件名称 | 材料 |
阀体 | 球墨铸钢、铸钢、合金钢、不锈钢 |
蝶板 | 灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料 |
密封圈 | 各种橡胶、聚四氟 |
阀杆 | 2Cr13、不锈钢 |
填料 | O型圈、柔性石墨O |
七、D941X电动软密封法兰蝶阀 主要外形尺寸
PN | DN | L | A | H1 | H2 | DO | B1 | B2 | B3 | B4 |
0.25MPa | 1000 | 410 | 817 | 1303 | 400 | 225 | 709 | 303 | 770 | |
1200 | 470 | 1200 | 812 | 1529 | 400 | 225 | 709 | 303 | 760 | |
1400 | 530 | 1400 | 1020 | 1692 | 400 | 225 | 728 | 303 | 760 | |
1600 | 600 | 1600 | 1145 | 1885 | 400 | 275 | 843 | 385 | 778 | |
1800 | 670 | 1800 | 1315 | 1924 | 400 | 275 | 879 | 385 | 792 | |
2000 | 760 | 2000 | 1670 | 2095 | 400 | 275 | 969 | 450 | 856 | |
2200 | 840 | 2200 | 1739 | 2487 | 400 | 430 | 1103 | 540 | 995 | |
2400 | 910 | 2400 | 1699 | 2595 | 400 | 430 | 1103 | 540 | 995 |
PN | DN | L | A | H1 | H2 | DO | B1 | B2 | B3 | B4 |
0.6MPa | 800 | 318 | 667 | 1190 | 500 | 175 | 583 | 230 | 683 | |
900 | 330 | 745 | 1245 | 400 | 225 | 709 | 303 | 770 | ||
1000 | 410 | 817 | 1303 | 400 | 225 | 709 | 303 | 760 | ||
1200 | 470 | 1200 | 912 | 1529 | 400 | 225 | 728 | 303 | 760 | |
1400 | 530 | 1400 | 1041 | 1693 | 400 | 275 | 843 | 385 | 778 | |
1600 | 600 | 1600 | 1145 | 1885 | 400 | 275 | 879 | 385 | 792 | |
1800 | 670 | 1800 | 1346 | 1924 | 400 | 275 | 969 | 450 | 856 | |
2000 | 760 | 2000 | 1670 | 2095 | 400 | 430 | 1103 | 540 | 995 | |
2200 | 840 | 2200 | 1739 | 2487 | 400 | 430 | 1103 | 540 | 995 | |
2400 | 910 | 2400 | 1850 | 2595 | 400 | 430 | 1103 | 540 | 995 |
PN | DN | L | A | H1 | H2 | DO | B1 | B2 | B3 | B4 |
1.0MPa | 500 | 229 | 548 | 943 | 500 | 145 | 533 | 162 | 610 | |
600 | 267 | 583 | 985 | 500 | 175 | 583 | 230 | 683 | ||
700 | 292 | 612 | 1075 | 500 | 175 | 583 | 230 | 683 | ||
800 | 318 | 677 | 1190 | 400 | 225 | 709 | 303 | 770 | ||
900 | 330 | 745 | 1245 | 400 | 225 | 709 | 303 | 760 | ||
1000 | 410 | 817 | 1303 | 400 | 225 | 728 | 303 | 760 | ||
1200 | 470 | 1200 | 948 | 1529 | 400 | 275 | 843 | 385 | 778 | |
1400 | 530 | 1400 | 1158 | 1692 | 400 | 275 | 879 | 385 | 792 | |
1600 | 600 | 1600 | 1285 | 1885 | 400 | 275 | 969 | 450 | 856 |
