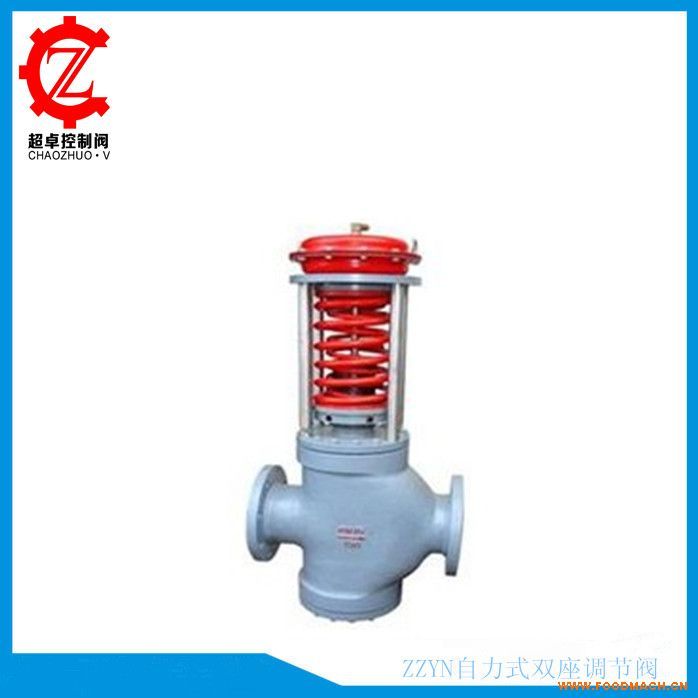

一. ZZYN自力式双座调节阀产品介绍

ZZYN型自式压力调节阀无需外加能源，利用被调介质自身能量为动力源，引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前（或阀后）压力稳定。具有动作灵敏，密封性好，压力设定点波动力小等优点，广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。

本系列产品有单座（ZZYP）、套筒（ZZYM）、双座（ZZYN）三种结构；执行机构有薄膜式、活塞式二种；作用型式有减压用阀后压力调节（B型）和泄压用阀前压力调节（K型）。产品公称压力等级有PN16、40、64；阀体口径范围DN20～300；泄漏量等级有II级、IV级和VI级三档；流量特性为快开；压力分段调节从15～2500Kpa。可按需要组合满足用户工况要求。

二. ZZYN自力式双座调节阀 产品特点

自力式压力调节阀无需外加能源，能在无电无气的场所工作，既方便又节约了能源。
压力分段范围细且互相交叉，调节精度高。
压力设定值在运行期间可连续设定。
对阀后压力调节，阀前压力与阀后压力之比可为10：1～10：8。
橡胶膜片式检测，执行机构测精度高、动作灵敏。
采用压力平衡机构，使调节阀反应灵敏、控制*。

三. ZZYN自力式双座调节阀主要零件材料

阀体：ZG230-450、ZG1Cr18Ni9Ti 、ZG0Cr18Ni12Mo2Ti

阀芯：1Cr18Ni9Ti 、0Cr18Ni12Mo2Ti

阀座：1Cr18Ni9Ti 、0Cr18Ni12Mo2Ti

阀杆：1Cr18Ni9Ti 、0Cr18Ni12Mo2Ti

填料：聚四氟乙烯，柔性石墨

橡胶膜片：丁晴、乙丙、氟、耐油橡胶

四. ZZYN自力式双座调节阀阀结构形式 五. ZZYN自力式双座调节阀主要技术参数和性能指标

六. ZZYN自力式双座调节阀外形尺寸及重量六. ZZYN自力式双座调节阀连接尺寸及标准

法兰标准：铸钢法兰按GB9113-88、JB/79-94

法兰密封面型式：PN16凸面；PN40、64为凹凸面、阀体为凹面

结构长度：按GB12221-89标准

执行机构信号接口：内螺纹M16×1.5

*阀体法兰及法兰端面距离可按用户指定的标准制造。如：ANSI、JIS、DIN等七. 订货须知

订货时请用户提供以下资料：

调节阀名称、型号

公称压力Mpa

公称通径（mm）

额定流量系数（Kv）

固有流量特性

介质名称

工作温度及范围

整机作用方式

压力设定点及调节范围

阀体、阀内件及填料材质

所配附件
