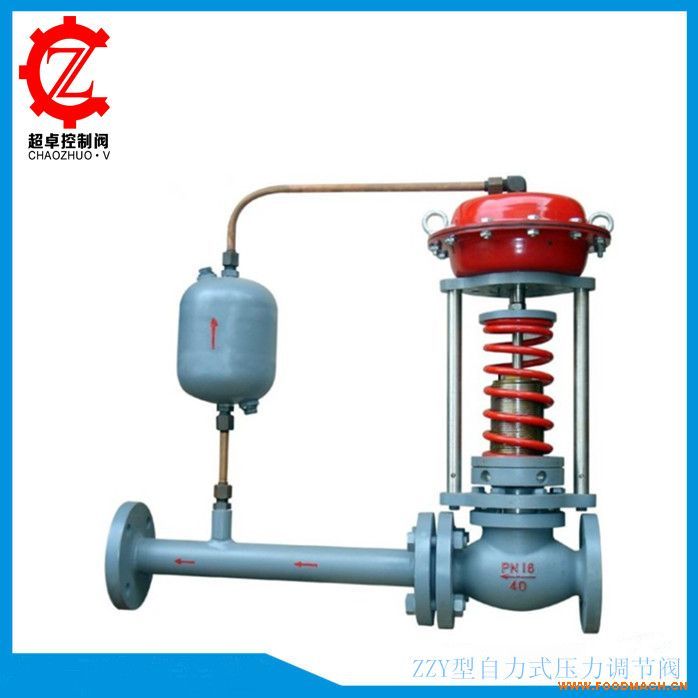

- 产品名称：ZZY型自力式压力调节阀【超卓阀门】
- 产品编号：46
- 产品商标：超卓
- 产品规格：常规
- 参考价格：面议
- 更新时间：2018/1/25 11:31:35
- 点击次数：211次
一. ZZY型自力式压力调节阀 概述
ZZY型自力式压力调节阀无需外加能源，利用被调介质自身能量为动力源，引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前（或阀后）压力稳定。具有动作灵敏，密封性好，压力设定点波动小等优点，广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。本系列产品作用型式有减压用阀后压力调节（B型）和泄压用阀前压力调节（K型）。压力分段调节从15~250KPa。可按需要组合满足用户工况要求。
二. ZZY型自力式压力调节阀 标准规格
阀体型式：直通铸造球型阀体
阀芯型式：快开型阀芯
公称通径：DN20 ~300 NPS3/4〞~12〞
公称压力：PN16 ~64 CLASS 150LB ~300LB
连接方式：法兰 FF、RF、RTJ、等.
阀盖形式：螺栓压紧式
填 料：V型聚四氟乙烯
密 封 垫：金属夹石墨密封
执行机构：薄膜自力式、活塞式自力式、
表面涂漆：绿色 丙稀酸聚胺酯磁漆
三. ZZY型自力式压力调节阀 型号编制
ZZY | 结构形式 | -公称压力 | 阀体材质 | -作用方式 | -冷凝器 | -压力调节范围(KPa) | -公称通径 |
Z系列自力式调节阀 | P:单座自力式调节阀 | PN16=16 | C=WCB | B:阀后压力控制 | 无：不带 | 15~50 40~80 | DN50= DN50 |
如：单座自力式调节阀，公称压力PN16，WCB材质，阀后调压，不带冷凝器，压力范围120-220KPa,口径DN50 | |||||||
四. ZZY型自力式压力调节阀 性能及选用参数表
公称通径（DN） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||||||||||||||||
额定流量系数（KV） | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | 1750 | ||||||||||||||||||
额定行程（mm） | 8 | 10 | 14 | 20 | 25 | 40 | 50 | 60 | 70 | ||||||||||||||||||||||
公称压力 | PN 16、40、64 CLASS150LB~300LB | ||||||||||||||||||||||||||||||
压力调节范围（Kpa） | 15~50 40~80 60~140 120~220 160~220 200~260 | ||||||||||||||||||||||||||||||
流量特性 | 快开 | ||||||||||||||||||||||||||||||
调节精度% | ±5-10 | ||||||||||||||||||||||||||||||
使用温度 | -40℃≤不带冷凝器≤200℃≤带冷凝器≤350℃ | ||||||||||||||||||||||||||||||
允许泄漏量 | 硬密封（1/h） | 单座：≤10-4阀额定容量（IV）级；套筒：≤5×10-4阀额定容量（II级） | |||||||||||||||||||||||||||||
软密封（1/h） | 0.15 | 0.30 | 0.45 | 0.60 | 0.90 | 1.7 | 4.0 | 6.75 | 11.10 | 16.0 | |||||||||||||||||||||
减压比 | *大 | 10 | |||||||||||||||||||||||||||||
*小 | 1.25 | ||||||||||||||||||||||||||||||
阀前压力的*小值 | |||||||||||||||||||||||||||||||
阀前压力KPa | 30 | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | ||||||||||||||||||||||
阀后压力KPa | 15-24 | 15-40 | 15-80 | 15-120 | 20-160 | 25-200 | 30-240 | 35-280 | 40-320 | ||||||||||||||||||||||
阀前压力KPa | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | ||||||||||||||||||||||
阀后压力KPa | 45-360 | 50-400 | 55-440 | 60-480 | 65-520 | 170-560 | 75-600 | 80-640 | 85-680 | ||||||||||||||||||||||
阀前压力KPa | 900 | 950 | 1000 | 1250 | 1500 | 2000 | 2500 | 3000 |
| ||||||||||||||||||||||
阀后压力KPa | 90-720 | 95-760 | 100-800 | 125-1000 | 150-1200 | 200-1600 | 250-2000 | 300-2400 |
| ||||||||||||||||||||||
