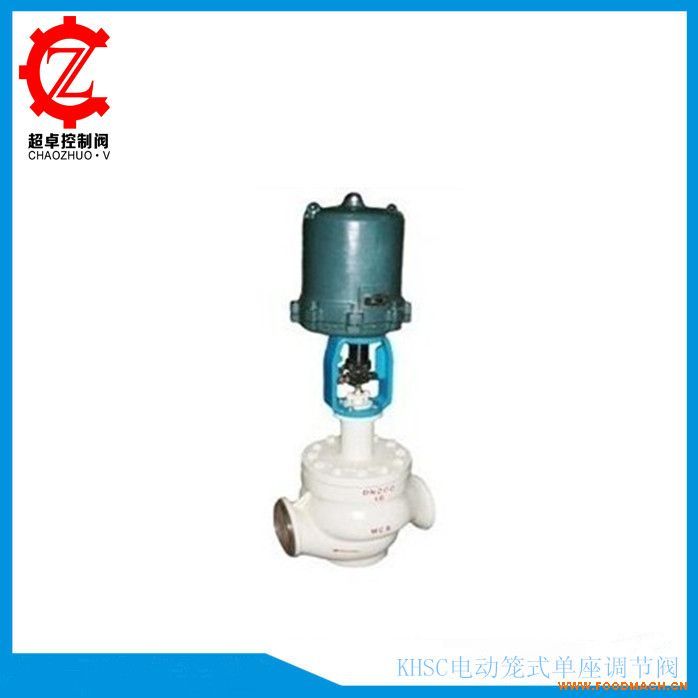

CV3000-KHSC电动笼式单座调节阀适用于高压差易产生闪蒸空化的场合，是一种高性能的单座调节阀，坚固的套筒保护阀体不受闪蒸和空化的破坏。阀结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广。阀芯导向面积大，抗振性好。调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。
     本产品符合GB/T4213-92、VDS4006-92标准。

技术参数和性能指标

阀    体

    型    式    直通单座铸造球形阀
    公称通径    40、50、65、80、100、150、200mm
    公称压力    ANSI 125、150、300、600  JIS10、16、20、30、40K  PN1.6、4.0、6.4MPa
    连接型式    法兰连接：FF、RF、RJ、LG
                法兰标准：JIS B2201-1984、ANSI B16.5-1981、JB79-59等
                焊接连接：嵌接焊SW（40～50mm）  对接焊BW（65～200mm）
    材    料    铸钢（ZG230-450）
                铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）、钛等
    上 阀 盖    常温型（P）：-17～+230℃  伸长Ⅰ型（EⅠ）：-45～-17℃ +230～+566℃
                伸长Ⅱ型（EⅡ）：-100～-45℃  伸长Ⅲ型（EⅢ）：-196～-100℃
                注：工作温度不准超过各种材料的允许范围
    压盖型式    螺栓压紧式
    填    料    V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料

阀内组件

    阀芯型式    单座套筒式柱塞型阀芯
    套筒形式    分离式套筒
    材    料    不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）
                不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
执行机构

型    式    DKZ系列电动执行机构；361L系列电子式电动执行机构；

               SKZ系列电子式电动执行机构；PSL系列电子式电动执行机构

    输入信号    DKZ执行机构: Ⅱ型0～10mA·DC(输入电阻200Ω)；Ⅲ型4～20mA·DC(输入电阻250Ω)
                      361L执行机构: 4～20mA·DC、1～5V·DC(输入电阻250Ω)
                      SKZ执行机构: 4～20mA·DC、1～5V·DC
                      PSL执行机构: 4～20mA·DC

    电源电压    DKZ执行机构：220V，50Hz
                       361L执行机构：220V，50Hz
                       SKZ执行机构：单相控制220V，50Hz
                        PSL执行机构：单相控制220V，50Hz；三相控制380V，50Hz

    手动机构    DKZ执行机构：手轮
                      361L执行机构：离合式
                      SKZ执行机构：手轮
                      PSL执行机构：手轮


阀作用型式     电关式或电开式

附    件       定位器、手轮机构、阀位传送器等

性    能

    泄 漏 量    符合标准ANSI B16.104Ⅳ级，小于额定Cv的0.01%
    回    差    配DKZ执行机构为1.5%；配361L执行机构为2%；配SKZ执行机构为1%；配PSL执行机构为1%
    基本误差    配DKZ执行机构为±2.5%；配361L执行机构为±2%；配SKZ执行机构为±1.5%；配PSL执行机构为±1%
                注：采用标准的V型聚四氟乙烯填料时

可调范围       50：1

KHSC电动笼式单座调节阀订货须知：
一、①KHSC电动笼式单座调节阀产品名称与型号②KHSC电动笼式单座调节阀口径③KHSC电动笼式单座调节阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定超卓公司的KHSC电动笼式单座调节阀型号，请按型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的超卓阀门*为您审核把关。
