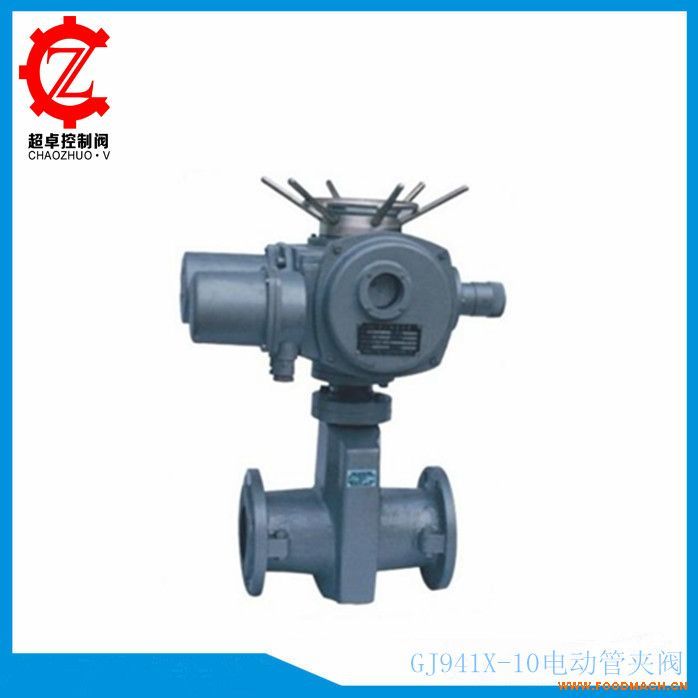

GJ941X-10电动管夹阀工作原理
电动管夹阀当顺转手轮时,使大小阀杆同时带动上下闸板、压缩管套进行关闭,反之即行开启。这样,闸板在导柱之间上下往复完成阀门开闭工作。因橡胶管套承受力小,所以在开闭时,操作人员旋转手轮只要感到适当抵触,均达到开闭极点,切勿尽力多人辅助,禁用其它工具开闭。
GJ941X-10电动管夹阀安装维修1、管夹阀门尺寸符合机械工业部标准,出厂前经过试压,GJ41X-6按10公斤,GJ41X-10按16公斤,试压持续5分钟无泄漏,安装时不必拆洗、调整、更动。2、本阀门在管道上任意安装,没有介质流向限制。久时使用,如有磨损或泄漏,只需将阀体拆下调换新管套,其阀体可长期使用,经济实惠。GJ941X-10电动管夹阀结构本阀门由上下铝合金阀体、橡胶管套、大小阀杆闸板、上下导柱等零件组成。
GJ941X-10电动管夹阀技术参数
公称通径
公称压力
适用温度
适用介质
DN25~300
0.6MPa
小于85度
矿浆、磨料、干湿性粉尘类
GJ941X-10电动管夹阀零件材料
阀体
套管
阀杆
压杆、手轮
托架
铝合金
橡胶
铸铜、碳钢
铸铁
球墨铸铁
GJ941X-10电动管夹阀主要连接尺寸及外型尺寸
主要连接尺寸及外型尺寸Main outling dimensions and connection dimensions
重量(KG)
L
D
D1
D2
b
z-φ
20
135
105
75
55
16
4-14
2.5
25
145
115
85
65
3
32
160
100
78
18
4-18
4
40
180
110
6
50
210
165
125
7.5
250
185
120
9.5
80
300
190
22
350
215
155
8-18
430
245
28
150
500
280
240
8-23
43
200
650
335
295
265
800
390
310
12-23
950
562
445
400
GJ941X-10电动管夹阀订货须知:一、①电动管夹阀产品名称与型号②电动管夹阀口径③电动管夹阀是否带附件以便我们的为您正确选型。二、若已经由设计单位选定超卓公司的电动管夹阀型号,请按气动电动管夹阀直接向我司销售部订购。三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的超卓阀门*为您审核把关。
