产品关键词：调节阀 筒调节阀 气动套筒调节阀 气动薄膜套筒调节阀
- 产品名称：气动薄膜套筒调节阀
- 产品编号：
- 产品商标：川沪
- 产品规格：ZJSM
- 参考价格：面议
- 更新时间：2014/3/11 8:48:04
- 点击次数：904次

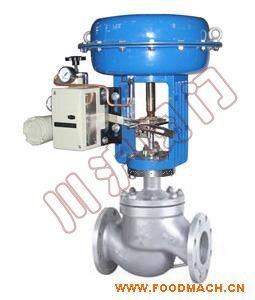

ZJSM气动薄膜套筒调节阀是一种压力平衡型调节阀，采用 套筒导向，压力平衡型双密封面阀芯机构，配用多弹簧气动 执行机构。流道呈S流线性，整体具有工作 平衡、允许压差大、流量特性*、噪音低等特点。特别适 用于流量大，阀前后压差较大、泄露要求不搞的场合。 本系列产品有常温型、高温型、低温型、调节切断型、 波纹管密封型等多种形式。产品公称压力等级有PN1.6、4.0 、6.4、10.0；阀体口径范围DN20-300，适用流体温度-196- +560℃范围内多种档次。泄露等级有Ⅳ级、Ⅴ级、Ⅵ级。流 量特性有直线、等百分比特性。多种品种规格可供选择。
| 本体材质为碳钢 | 本体材质为不锈钢 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 1 | 阀体 | WCB | LCB | WC9 | 1 | 阀体 | WCB | LCB | WC9 |
| 2 | 垫片 | 316+石墨/PTFE | 2 | 垫片 | 316+石墨/PTFE | ||||
| 3 | 套筒 | 304 | 304 | 304 | 3 | 套筒 | 304 | 304 | 304 |
| 4 | 阀芯 | 304 | 304 | 304 | 4 | 阀芯 | 304 | 304 | 304 |
| 5 | 阀盖 | WCB | LCB | WC9 | 5 | 阀盖 | WCB | LCB | WC9 |
| 6 | 阀杆 | 304 | 304 | 304 | 6 | 阀杆 | 304 | 304 | 304 |
| 7 | 填料 | PTFE/柔性石墨 | 7 | 填料 | PTFE/柔性石墨 | ||||
| 8 | 弹簧 | 65Mn | 8 | 弹簧 | 65Mn | ||||
| 9 | 螺母 | 304 | 304 | 304 | 9 | 螺母 | 304 | 316 | 316L |
注：常温型：常温型工作温度-20-+200℃，泄露等级为Ⅳ级。
高温型阀盖增设散热片，可用于介质温度-60-+450℃的场合。
波纹管密封型对上下移动的阀杆形成完全的密封，堵绝流体外漏。
低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。
