产品关键词：调节阀 气动调节阀 气动薄膜调节阀 气动薄膜单座调节阀
- 产品名称：气动薄膜单座调节阀
- 产品编号：
- 产品商标：川沪
- 产品规格：ZJSP
- 参考价格：面议
- 更新时间：2014/3/11 8:48:04
- 点击次数：806次

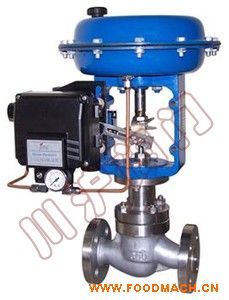

ZJSP气动单座薄膜调节阀采用顶部导向结构，配用多弹簧 执行机构，流道呈S流线型。具有结构紧凑、 重量轻、动作灵敏、压降损失小、阀容量大、流量特性*、 维护方便等优点，可用于苛刻的工作条件。特别适用于允许泄 露量小、阀前后压差不大的场合。 本系列产品有常温型、高温型、低温型、调节切断型、 波纹管密封型、夹套保温型等多种型式。产品公称压力等级 有PN1.6、4.0、6.4、10.0；阀体口径范围DN20-300，适用 流体温度-196-+560℃范围内多种档次。泄露等级有Ⅳ级、Ⅴ 级、Ⅵ级。流量特性有直线、等百分比特性。多种品种规格 可供选择。
| 本体材质为碳钢 | 本体材质为不锈钢 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 1 | 阀体 | WCB | LCB | WC9 | 1 | 阀体 | CF8 | CF8M | CF3M |
| 2 | 阀座 | 304 | 304 | 304 | 2 | 阀座 | 304 | 316 | 316L |
| 3 | 阀芯 | 304 | 304 | 304 | 3 | 阀芯 | 304 | 316 | 316L |
| 4 | 导向套 | 304 | 304 | 304 | 4 | 导向套 | 304 | 316 | 316L |
| 5 | 阀盖 | WCB | LCB | WC9 | 5 | 阀盖 | CF8 | CF8M | CF3M |
| 6 | 阀杆 | 304 | 304 | 304 | 6 | 阀杆 | 304 | 316 | 316L |
| 7 | 填料 | PTFE/柔性石墨 | 7 | 填料 | PTFE/柔性石墨 | ||||
| 8 | 弹簧 | 65Mn | 8 | 弹簧 | 65Mn | ||||
| 9 | 螺母 | 304 | 304 | 304 | 9 | 螺母 | 304 | 316 | 316L |
注：常温型：常温型工作温度-20-+200℃，泄露等级为Ⅳ级。
高温型阀盖增设散热片，可用于介质温度-60-+450℃的场合。
波纹管密封型对上下移动的阀杆形成完全的密封，堵绝流体外漏。
低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。
